Diyotlar - Doğrultucular - Tekil

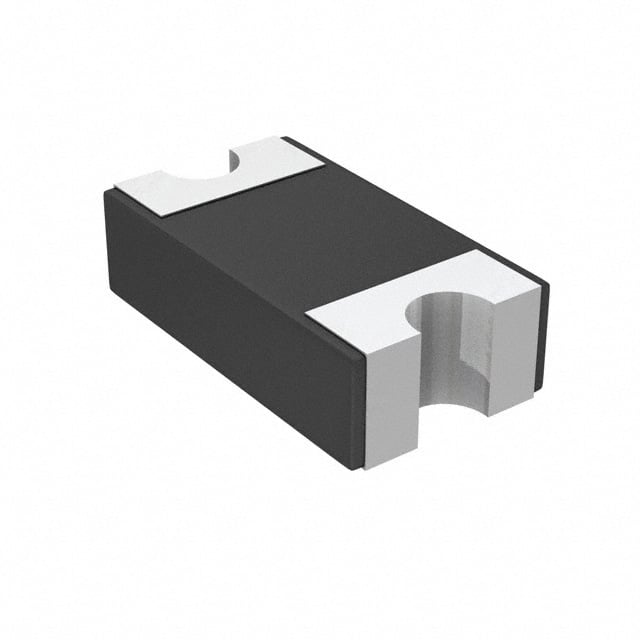

SD1206T040S1R0
DIODE SCHOTTKY 40V 1A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206T040S1R0
SD1206T040S1R0 Hakkında
SD1206T040S1R0, Elco (AVX) tarafından üretilen 40V 1A kapasiteli Schottky rectifier diyotudur. 1206 (3216 Metric) SMD paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum forward voltajı 500 mV @ 1A olup, reverse leakage akımı 40V'ta 200 µA ile sınırlandırılmıştır. -55°C ile +125°C arasında çalışabilen diyot, fast recovery özelliği (≤500ns, >200mA) sayesinde güç kaynağı devreleri, LED sürücüleri, AC/DC konverterler ve diğer doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
