Diyotlar - Doğrultucular - Tekil

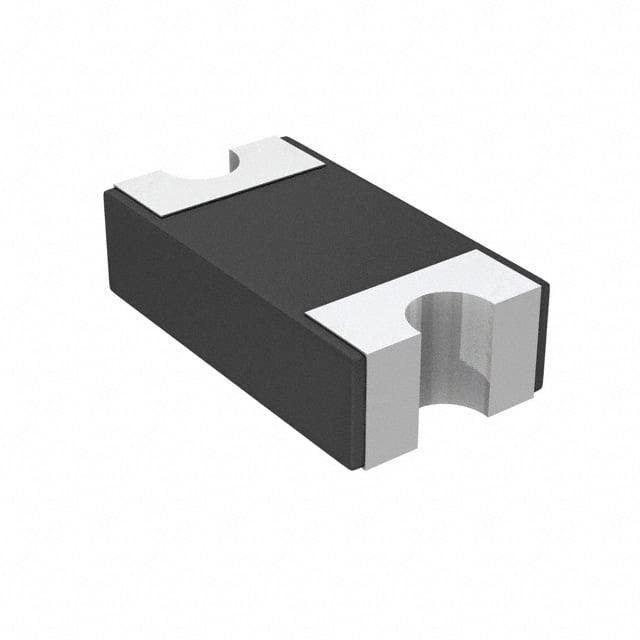

SD1206T020S1R0
DIODE SCHOTTKY 20V 1A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206T020S1R0
SD1206T020S1R0 Hakkında
SD1206T020S1R0, Elco (AVX) tarafından üretilen 20V/1A kapasiteli Schottky doğrultma diyotudur. 1206 (3216 Metric) SMD paketinde sunulan bu diyot, 500 mV maksimum forward voltaj düşüşü ve ≤500ns fast recovery özelliğine sahiptir. -55°C ile +125°C sıcaklık aralığında çalışabilen komponentin maksimum reverse leakage akımı 20V'ta 200µA'dir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, güç kaynakları ve yüksek hızlı doğrultma devrelerinde kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
