Diyotlar - Doğrultucular - Tekil

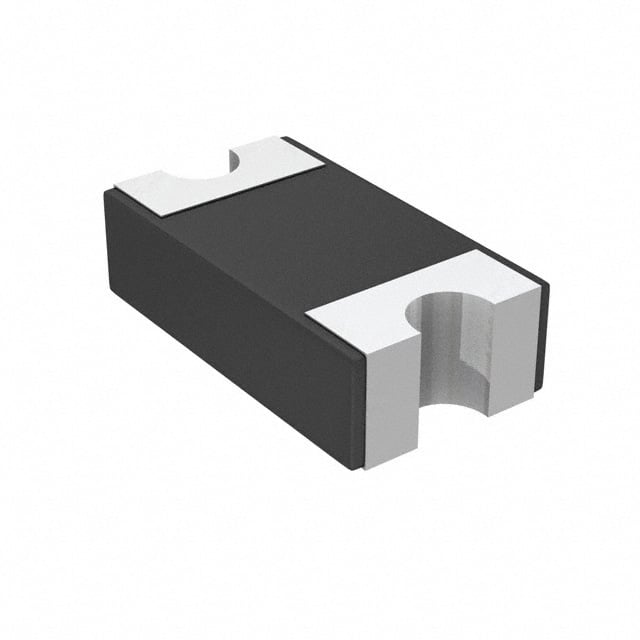

SD1206S100S1R0
DIODE SCHOTTKY 100V 1A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206S100S1R0
SD1206S100S1R0 Hakkında
SD1206S100S1R0, AVX (Elco) tarafından üretilen yüzey montajlı Schottky diyottur. 100V DC ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, 1206 (3216 Metric) SMD paketinde sunulmaktadır. Maksimum 850 mV forward voltage değeri ile düşük voltaj düşüşü sağlar. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama uygulamalarında ve güç kaynağı devrelerinde kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ile 125°C arası) ve düşük ters kaçak akımı (100V'da 200µA) özelliği ile güvenilir performans sunar. Mobil cihazlar, AC adaptörleri, LED sürücüler ve düşük gerilim güç uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
