Diyotlar - Doğrultucular - Tekil

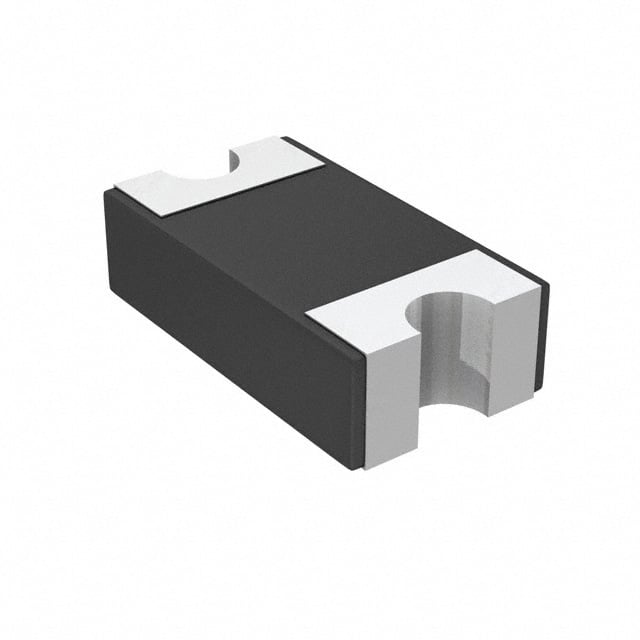

SD1206S040S2R0
DIODE SCHOTTKY 40V 2A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206S040S2R0
SD1206S040S2R0 Hakkında
SD1206S040S2R0, Elco (AVX) tarafından üretilen Surface Mount Schottky diyottur. 40V ters voltaj ve 2A ortalama doğrultulmuş akım kapasitesine sahiptir. 1206 (3216 Metrik) SMD paketinde sunulur. Fast recovery karakteristiği ile 500ns'den kısa anahtarlama süresi sağlar. 500mV ileri gerilim düşüşü ile enerji verimliliği sunar. -55°C ile 125°C arasında çalışabilen bu komponent, güç kaynakları, LED sürücüleri, DC-DC dönüştürücüler ve ters akım koruması uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
