Diyotlar - Doğrultucular - Tekil

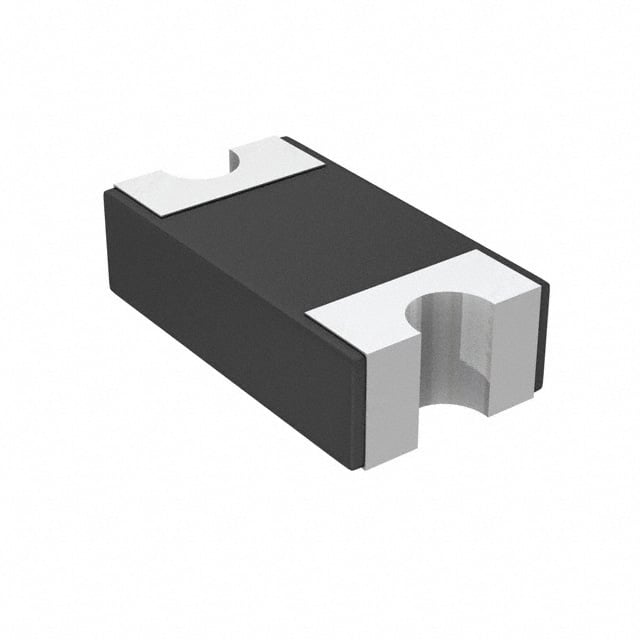

SD1206S040S0R5
DIODE SCHOTTKY 40V 500MA 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206S040S0R5
SD1206S040S0R5 Hakkında
SD1206S040S0R5, Elco (AVX) tarafından üretilen Surface Mount Schottky diyottur. 40V maksimum reverse voltaj ve 500mA ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. Fast Recovery karakteristiği (≤500ns, >200mA) sayesinde yüksek hızlı uygulamalarda kullanıma uygundur. 480mV maksimum forward voltaj değeri ile düşük güç kaybı sağlar. -55°C ile 125°C arasında çalışan bu diyot, 1206 (3216 Metric) paket boyutuyla PCB tasarımlarında kompakt çözüm sunar. LED sürücüler, DC-DC konverterler, düşük voltaj güç uygulamaları ve hızlı anahtarlama devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500mA (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
