Diyotlar - Doğrultucular - Tekil
SD1206S020S1R0

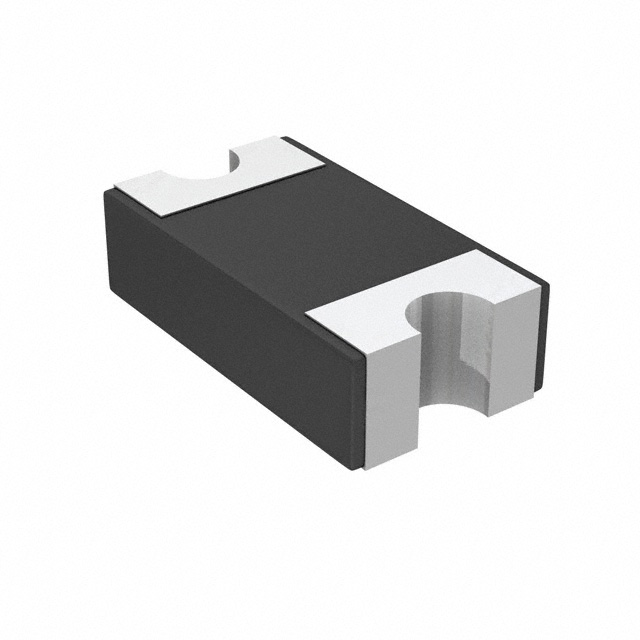

DIODE SCHOTTKY 20V 1A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206S020S1R0
SD1206S020S1R0 Hakkında
SD1206S020S1R0, Elco (AVX) tarafından üretilen 1206 SMD paketinde Schottky diyottur. 20V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahip olup, fast recovery özelliği ile 500ns'den kısa anahtarlama süresi sağlar. Maksimum forward voltajı 1A akımda 500mV'dir. -55°C ile 125°C arasında çalışır ve 200µA ters kaçak akımına sahiptir. Güç kaynakları, invertörler, anahtarlama güç devreleri ve RF uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
