Diyotlar - Doğrultucular - Tekil
SD103B-TR
DIODE SCHOTTKY 30V DO35
- Üretici
- Vishay
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD103B
SD103B-TR Hakkında

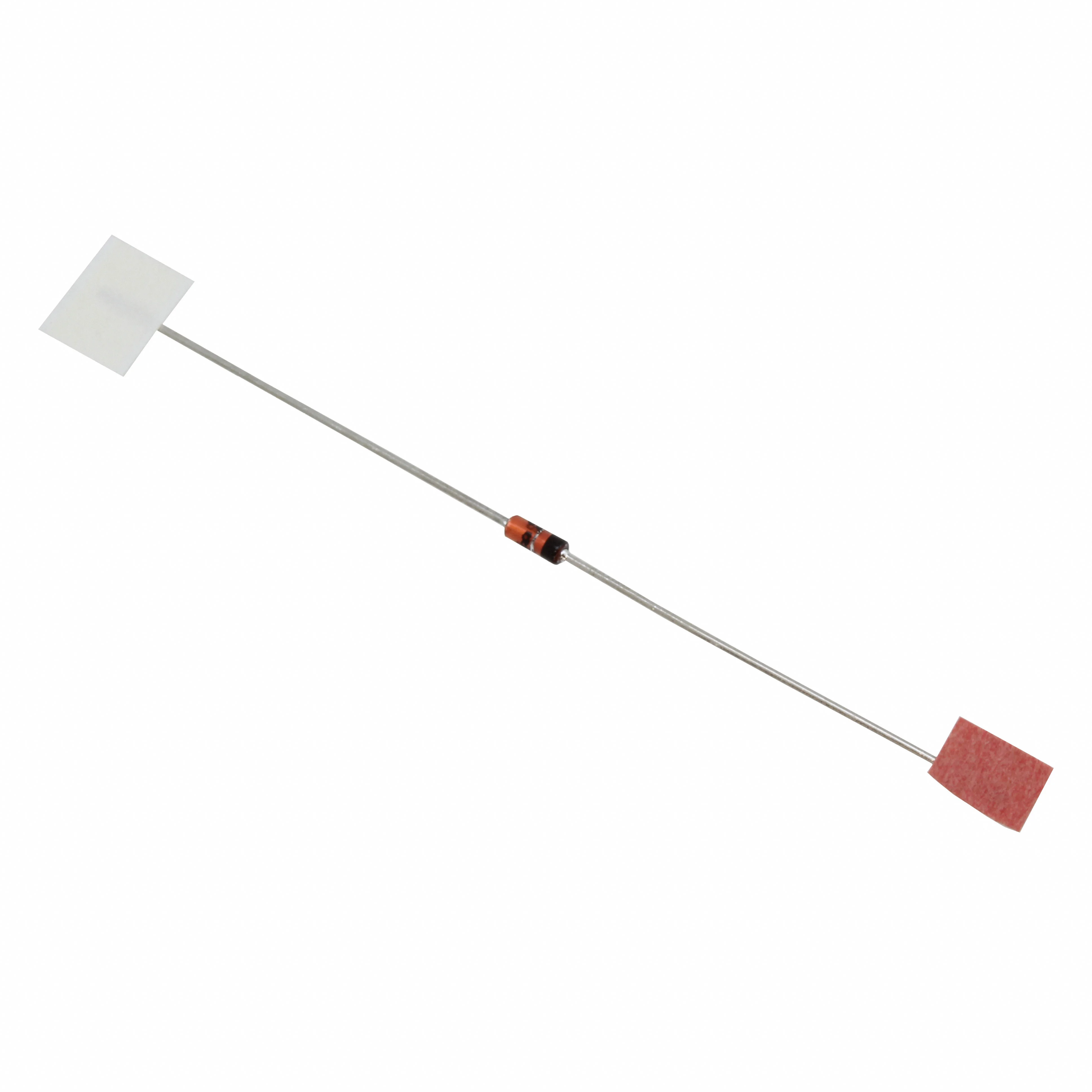

SD103B-TR, Vishay tarafından üretilen hızlı anahtarlama Schottky diyotudur. DO-35 (axial) kasa içinde temin edilen bu komponent, 30V maksimum reverse voltajında çalışır. 600mV forward voltaj düşümü ve 10ns reverse recovery time ile anahtarlama uygulamalarında kullanılır. 5µA reverse leakage akımı ve 50pF kapasitansı ile düşük güç tüketimi sağlar. Maksimum 125°C junction sıcaklığında güvenilir performans gösterir. Küçük sinyal doğrultma, anahtarlama güç kaynakları, RF uygulamaları ve lojik devreler gibi alanlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 0V, 1MHz |
| Current - Reverse Leakage @ Vr | 5 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | DO-204AH, DO-35, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-35 (DO-204AH) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
