Diyotlar - Doğrultucular - Tekil

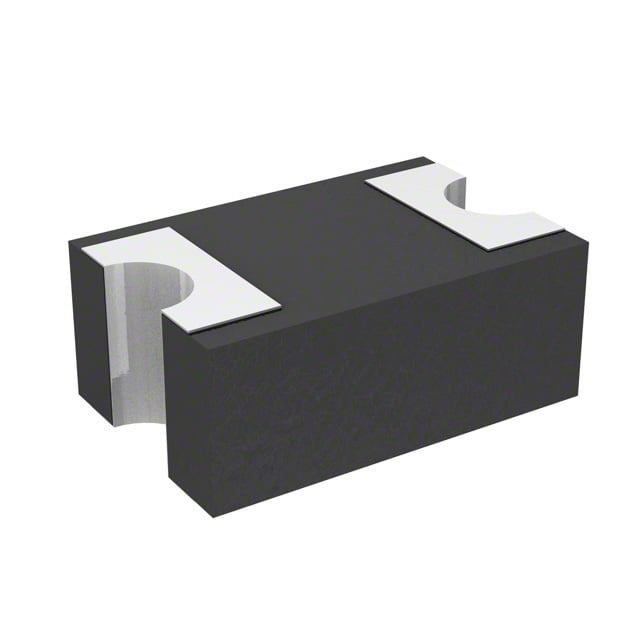

SD0805S040S1R0
DIODE SCHOTTKY 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 0805 (2012 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD0805S040S1R0
SD0805S040S1R0 Hakkında
SD0805S040S1R0, Elco (AVX) tarafından üretilen 0805 yüzey montajlı Schottky doğrultma diyodudur. 40V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. 550mV ileri gerilim düşüşü ve 50µA ters sızıntı akımı özelliğine sahiptir. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekans uygulamalarında ve güç kaynağı devreleri, DC-DC konvertörleri, LED sürücüleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 125°C arasında çalışan geniş sıcaklık aralığı ile endüstriyel ve ticari uygulamalara uygundir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 0805 (2012 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0805 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
