Diyotlar - Doğrultucular - Tekil

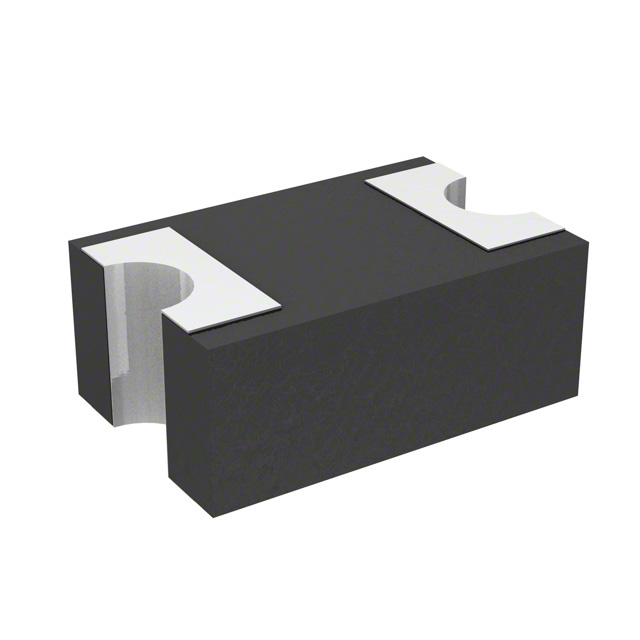

SD0805S040S0R5
DIODE SCHOTTKY 40V 500MA 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 0805 (2012 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD0805S040S0R5
SD0805S040S0R5 Hakkında
SD0805S040S0R5, Elco (AVX) tarafından üretilen yüksek hızlı Schottky doğrulttucu diyottur. 40V ters gerilim ve 500mA ortalama doğrultulmuş akım kapasitesine sahiptir. 0805 SMD paket formatında tasarlanmış olup, 480mV forward voltage değeri ile düşük ısı kaybı sağlar. Fast recovery özelliği sayesinde 500ns'nin altında anahtarlama hızı gösterir. -55°C ile 125°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Güç kaynakları, DC-DC dönüştürücüler, anahtarlamalı güç uygulamaları ve RF devreler gibi yüksek frekans uygulamalarında yaygın olarak kullanılır. Düşük ters sızıntı akımı (100µA @ 40V) ile enerji verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500mA (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 0805 (2012 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0805 (2012 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
