Diyotlar - Doğrultucular - Tekil

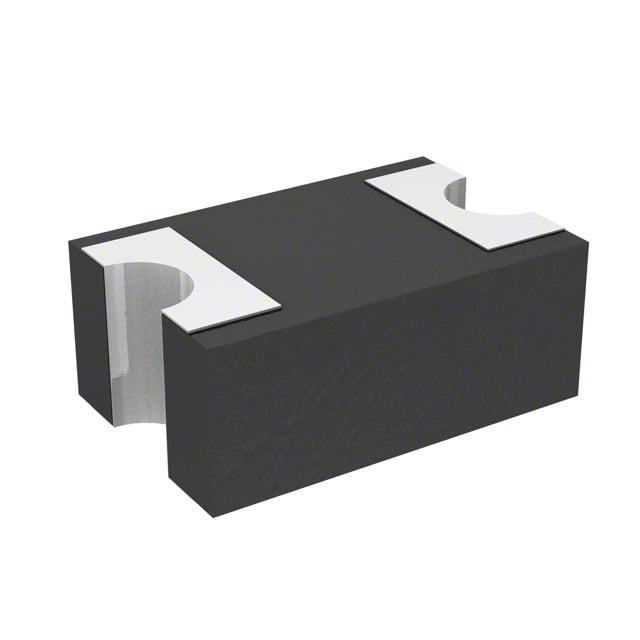

SD0805S040S0R1
DIODE SCHOTTKY 40V 100MA 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 0805 (2012 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD0805S040S0R1
SD0805S040S0R1 Hakkında
SD0805S040S0R1, Elco (AVX) tarafından üretilen surface mount Schottky diyottur. 0805 (2012 Metric) paketinde sunulan bu bileşen, 40V maksimum reverse voltajı ve 100mA ortalama doğrultulmuş akımı ile tasarlanmıştır. Forward voltajı 100mA'de maksimum 500mV olan diyot, reverse leakage akımı 40V'de 30µA düzeyindedir. -55°C ile 125°C arasında çalışabilen SD0805S040S0R1, düşük voltaj uygulamalarında, güç kaynakları, LED sürücüleri, anahtarlama devreleri ve RF uygulamalarında kullanılır. Small signal hızlı anahtarlama karakteristiği nedeniyle yüksek frekans devrelerine de uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA (DC) |
| Current - Reverse Leakage @ Vr | 30 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 0805 (2012 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0805 (2012 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
