Diyotlar - Doğrultucular - Tekil

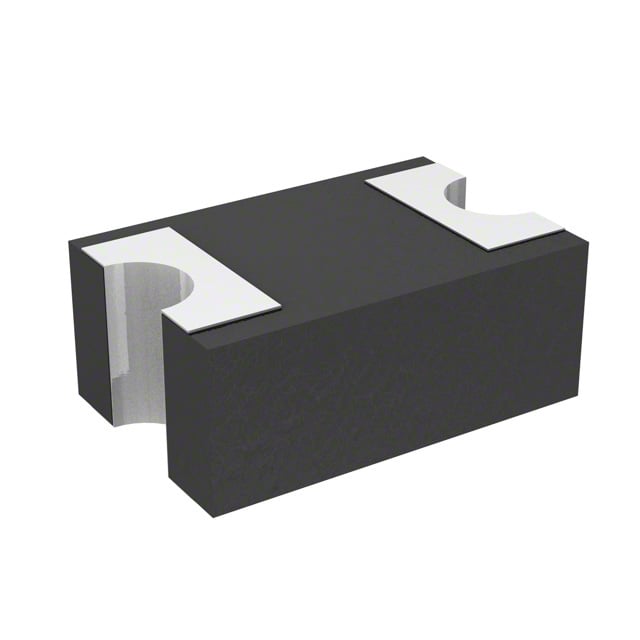

SD0805S020S1R0
DIODE SCHOTTKY 20V 1A 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 0805 (2012 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD0805S020S1R0
SD0805S020S1R0 Hakkında
SD0805S020S1R0, Elco (AVX) tarafından üretilen Schottky doğrultucu diyottur. 0805 (2012 Metric) SMD paketinde sunulan bu bileşen, 20V ters voltaj dayanımı ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward gerilimi 1A'de maksimum 450mV olan bu diyot, 500ns'den daha hızlı recovery zamanı ile işletme kalitesini artırır. -55°C ile +125°C çalışma sıcaklığı aralığında stabil performans sunar. Switching güç kaynakları, DC-DC dönüştürücüler, amplifikatör devreler ve yüksek frekans uygulamalarında kullanılır. Düşük forward voltaj düşüşü sayesinde enerji verimliliği gerektiren tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 0805 (2012 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0805 (2012 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
