Diyotlar - Doğrultucular - Tekil

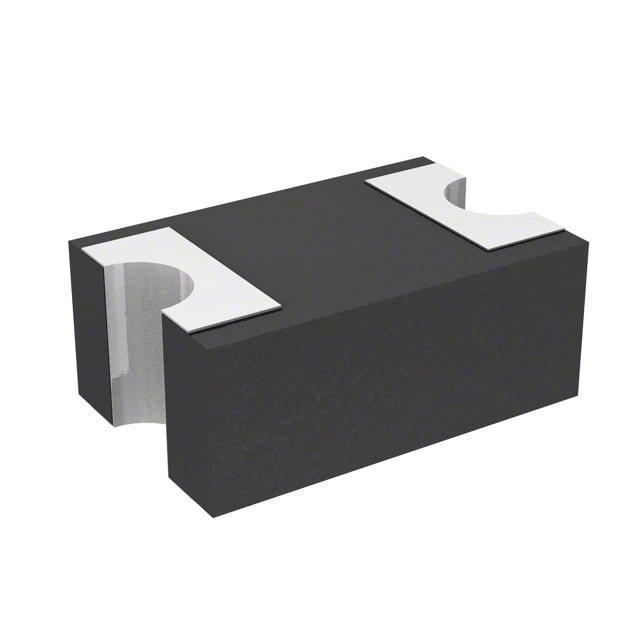

SD0805S020S0R5
DIODE SCHOTTKY 20V 500MA 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 0805 (2012 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD0805S020S0R5
SD0805S020S0R5 Hakkında
SD0805S020S0R5, Elco (AVX) tarafından üretilen 20V 500mA Schottky diyodudur. 0805 (2012 Metric) yüzey montajlı kasa ile sunulan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 500ns'den daha kısa recovery time'ı ile 200mA üzeri akımlar için uygun olan bu diyot, düşük ileri gerilim düşüşü (440mV @ 500mA) sayesinde verimli güç yönetimi sağlar. -55°C ile 125°C arasında çalışabilmesi, geniş sıcaklık aralığındaki uygulamalar için kullanılabilir. SMPS devreleri, güç kaynakları, RF uygulamaları ve yüksek hızlı anahtarlama gerekli olan konverter tasarımlarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500mA (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 0805 (2012 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0805 (2012 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 440 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
