Diyotlar - Doğrultucular - Tekil

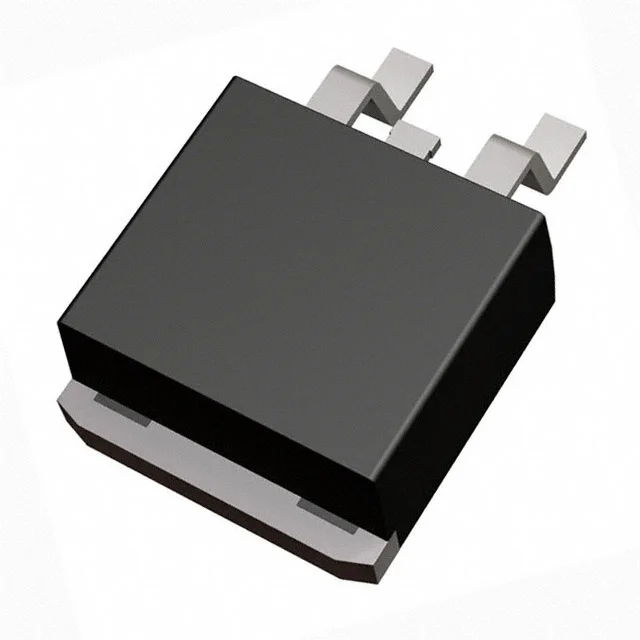

SCS206AJTLL
DIODE SCHOTTKY 650V 6A TO263AB
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SCS206A
SCS206AJTLL Hakkında
SCS206AJTLL, ROHM Semiconductor tarafından üretilen 650V/6A kapasiteli Silicon Carbide Schottky diyottur. TO-263AB (D²Pak) paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultma görevini yerine getirmek için tasarlanmıştır. 1.55V tipik ön voltaj düşüşü ile düşük kayıp oluşturur. 175°C maksimum bağlantı sıcaklığında çalışabilir. Sıfır reverse recovery time özelliği ile hızlı anahtarlama işlemlerinde sorunsuz performans sağlar. İndüstri uygulamaları, güç kaynakları, invertörler ve high-frequency switching uygulamalarında kullanılır. 120µA @ 600V ters sızıntı akımı ile düşük kapalı durum kaybı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 219pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 6A (DC) |
| Current - Reverse Leakage @ Vr | 120 µA @ 600 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-263AB |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 6 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
