Transistörler - Bipolar (BJT) - Diziler

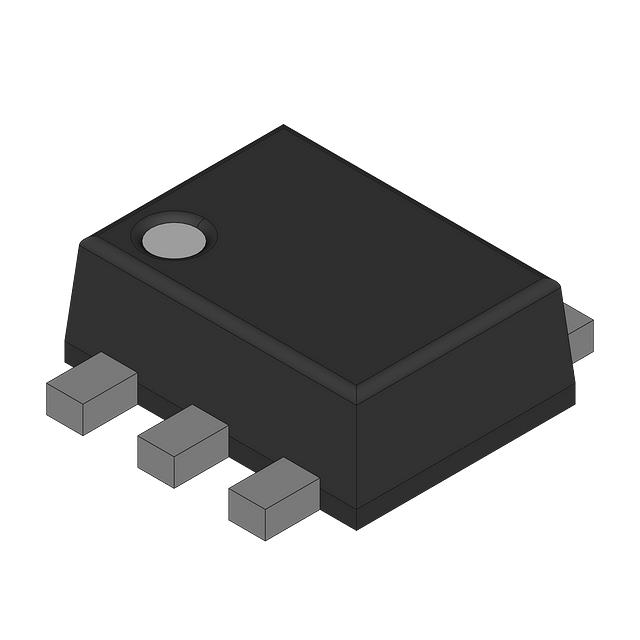

SCH2201-TL-E
TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- SCH2201
SCH2201-TL-E Hakkında
SCH2201-TL-E, Rochester Electronics tarafından üretilen dual NPN transistör dizisidir. Surface mount 6-SMD flat lead paketinde sunulan bu komponent, iki adet NPN transistörü içerir. Maksimum 800mA collector akımı, 300 minimum DC current gain (hFE @ 50mA, 2V) ve 440MHz transition frequency ile karakterizedir. 400mW maksimum güç derecelendirmesi ve 15V collector-emitter breakdown voltajı ile çalışır. 280mV maksimum VCE saturation voltajı (@ 20mA, 400mA) sayesinde düşük kayıplı anahtarlama uygulamalarında kullanılabilir. Ses amplifikatörleri, RF uygulamaları ve genel amaçlı anahtarlama devrelerinde tercih edilen bir komponenttir. Dipol yapısı nedeniyle kompakt tasarımlara uygun, ancak ürün şu anda obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 50mA, 2V |
| Frequency - Transition | 440MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 400mW |
| Supplier Device Package | 6-SCH |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 280mV @ 20mA, 400mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
