Transistörler - Bipolar (BJT) - Diziler

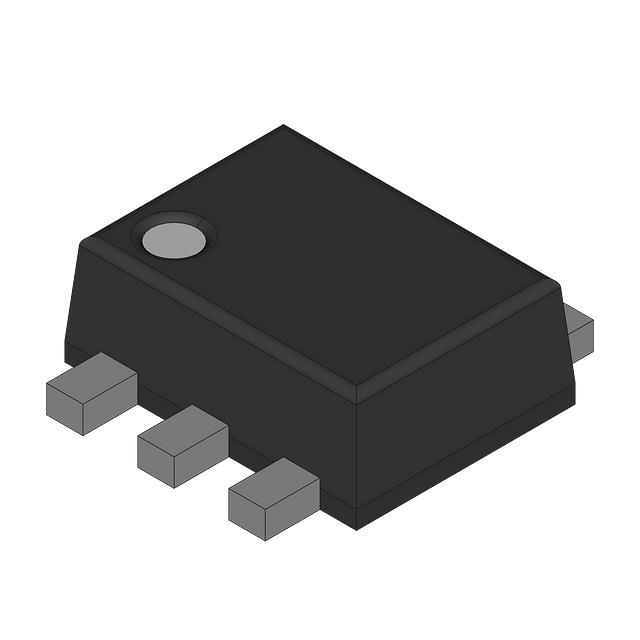

SCH2102-TL-E
BIP PNP+PNP 0.5A 12V
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- SCH2102
SCH2102-TL-E Hakkında
SCH2102-TL-E, Rochester Electronics tarafından üretilen dual PNP transistör dizisidir. Surface mount 6-SMD flat lead paketinde sunulan bu komponent, iki adet PNP transistörü tek bir kılıf içerisinde barındırır. Maksimum kollektör akımı 500mA, beslenme voltajı 12V, maksimum güç tüketimi 400mW'dır. DC akım kazancı (hFE) 10mA, 2V koşullarında minimum 300 değerine ulaşır. 490MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. Doyum voltajı 300mV @ 10mA, 200mA olarak belirlenmiştir. Düşük akım uygulamaları, ses sinyal işleme, amplifikasyon devrelerinde ve lojik seviye uyarlaması gerektiren tasarımlarda tercih edilir. Yüksek entegrasyon yoğunluğu gerektiren kompakt elektronik ürünlerde yaygın olarak kullanılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 490MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 400mW |
| Supplier Device Package | 6-SCH |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
