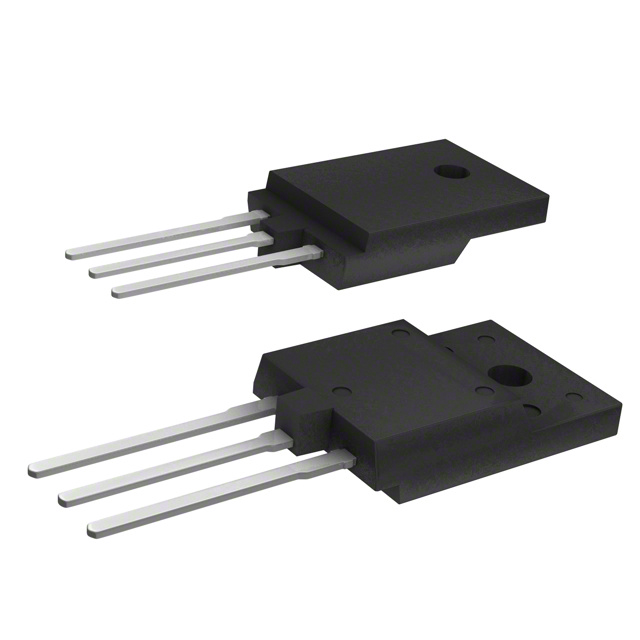

SBT700-06RH-1E
DIODE ARRAY SCHOTTKY 60V TO220ML
- Üretici
- onsemi
- Paket/Kılıf
- SC-94
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- SBT700-06RH
SBT700-06RH-1E Hakkında
SBT700-06RH-1E, onsemi tarafından üretilen Schottky diyot dizi komponentidir. 1 Pair Common Cathode konfigürasyonuna sahip bu diyot, 60V maksimum reverse voltajında çalışabilir. Ortalama doğrultulmuş akım (Io) diyot başına 70A'dir. Forward voltajı 30A'de 660mV olan bu komponent, 150°C maksimum jonksiyon sıcaklığında güvenli şekilde çalışabilir. TO220ML paketi ile through-hole montajını destekler. Schottky diyot teknolojisi sayesinde hızlı anahtarlamaya uygun özellikleri ve düşük forward voltage ile güç kaynaklarında, doğrultma devrelerinde ve anahtarlama uygulamalarında yaygın olarak kullanılır. Standart recovery speed karakteristiği >500ns'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 70A |
| Current - Reverse Leakage @ Vr | 1 mA @ 30 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-94 |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | TO-3PF-3 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 660 mV @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
