Diyotlar - Doğrultucular - Tekil

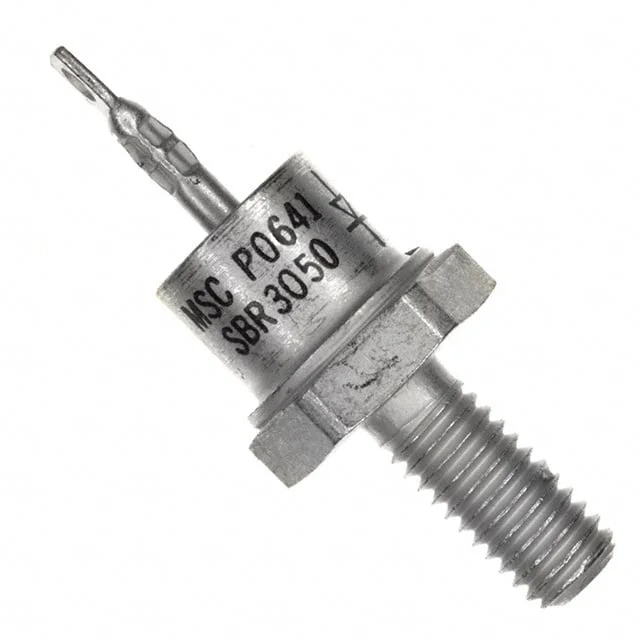

SBR3050E3
DIODE SCHOTTKY 50V 30A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR3050E
SBR3050E3 Hakkında
SBR3050E3, Microchip Technology tarafından üretilen 50V 30A kapasiteli Schottky diyotudur. DO-203AA (Stud Mount) paketinde gelen bu bileşen, ortalama doğrultulmuş akım değeri 30A ile yüksek akım uygulamalarında kullanılır. Maksimum 630mV forward voltajı ile düşük güç kaybı sağlar. -55°C ile 175°C arasında çalışma sıcaklığına sahiptir. Fast recovery özelliği (≤500ns) ile anahtarlama devrelerinde, güç kaynakları ve inverter uygulamalarında kullanılmaya uygundur. Chassis montajı için stud terminali bulunmaktadır. Ürün üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Market |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 630 mV @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
