Diyotlar - Doğrultucular - Tekil

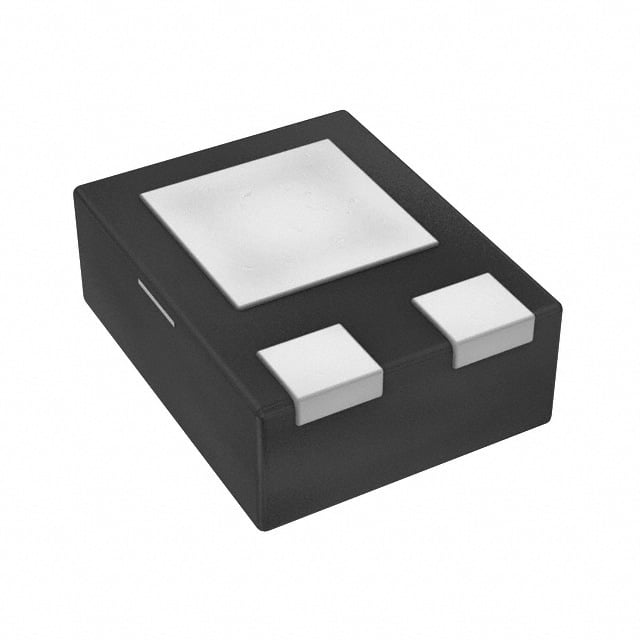

SBR2U10LP-7
DIODE SBR 10V 2A X1-DFN1411-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR2U10LP
SBR2U10LP-7 Hakkında
SBR2U10LP-7, Diodes Incorporated tarafından üretilen Super Barrier diyottur. 10V ters voltaj yeteneğine sahip olup, 2A ortalama doğrultulmuş akımda çalışmaktadır. 460mV ileri voltaj düşüşü ve 60ns geri kazanım zamanı ile hızlı anahtarlama uygulamalarında kullanılır. Surface mount X1-DFN1411-3 paketinde sunulan bu bileşen, AC/DC güç kaynakları, voltaj düzenleyiciler ve anahtarlama devrelerinde uygulanır. -65°C ile 150°C arasında çalışır. Düşük kapasitans değeri (102pF @ 5V) ve minimal ters kaçak akımı (2mA @ 10V) ile yüksek frekanslı uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 102pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 2 mA @ 10 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-UDFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X1-DFN1411-3 |
| Voltage - DC Reverse (Vr) (Max) | 10 V |
| Voltage - Forward (Vf) (Max) @ If | 460 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
