Diyotlar - Doğrultucular - Tekil

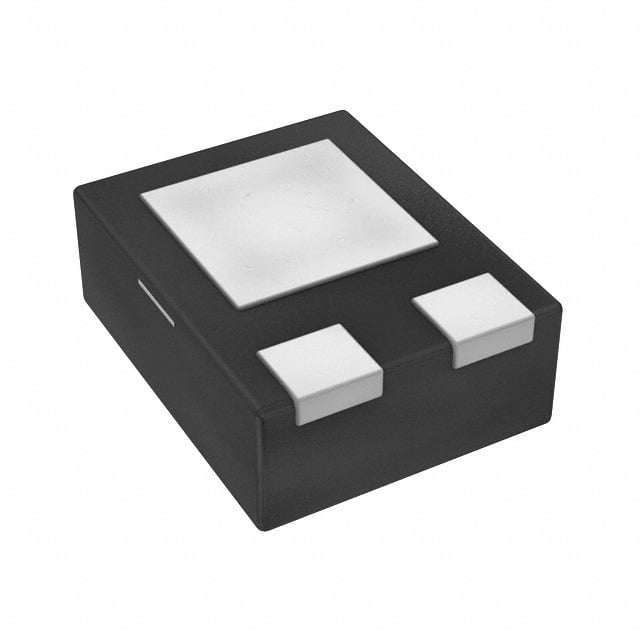

SBR2U10LP-13
DIODE SBR 10V 2A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR2U10LP
SBR2U10LP-13 Hakkında
SBR2U10LP-13, Diodes Incorporated tarafından üretilen 10V 2A kapasiteli Super Barrier doğrultucu diyottur. Surface mount 3-UDFN paketinde sunulan bu bileşen, hızlı enerji geri kazanım özellikleri ve düşük forward voltaj düşüşü (460 mV @ 2A) sayesinde anahtarlama güç kaynakları, AC/DC dönüştürücüler ve MOSFET koruma uygulamalarında kullanılır. 60 ns reverse recovery time ve 102 pF kapasitans (@5V, 1MHz) ile yüksek frekans devrelerinde etkili performans gösterir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 102pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 2 mA @ 10 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-UDFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 3-X1-DFN1411 |
| Voltage - DC Reverse (Vr) (Max) | 10 V |
| Voltage - Forward (Vf) (Max) @ If | 460 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
