Diyotlar - Doğrultucular - Tekil
SBR2U100LP-7

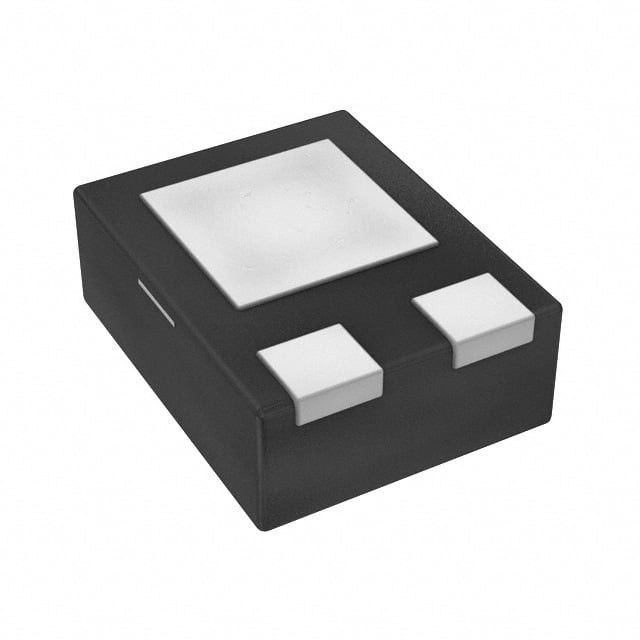

DIODE SBR 100V 1.5A X1-DFN1411-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR2U100LP
SBR2U100LP-7 Hakkında
SBR2U100LP-7, Diodes Incorporated tarafından üretilen Super Barrier tip doğrultma diyotudur. 100V ters gerilim ve 1.5A ortalama doğrultma akımı kapasitesiyle tasarlanmıştır. X1-DFN1411-3 SMD paketinde sunulan bu bileşen, 850mV forward voltage ile düşük enerji kaybı sağlar. -55°C ile 150°C arasında çalışabilir. Standard recovery hızı >500ns, >200mA akım seviyesinde karakteristiktir. 50µA ters sızıntı akımı (100V'da) ile hassas uygulamalarda kullanılabilir. Anahtarlama güç kaynakları, DC-DC dönüştürücüler, AC-DC adaptörleri ve güç yönetimi devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5A |
| Current - Reverse Leakage @ Vr | 50 µA @ 100 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | X1-DFN1411-3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 1.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
