Diyotlar - Doğrultucular - Tekil

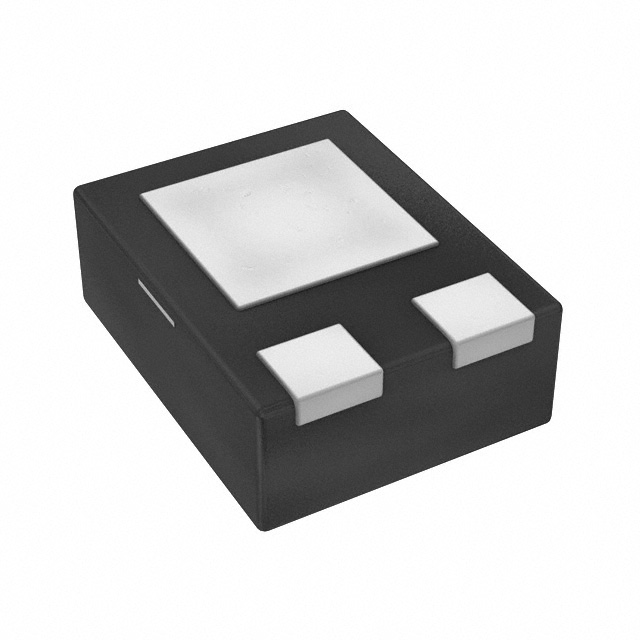

SBR140LP-7
DIODE SBR 40V 1A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR140LP
SBR140LP-7 Hakkında
SBR140LP-7, Diodes Incorporated tarafından üretilen 40V Super Barrier doğrultucu diyottur. 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Surface mount 3-UDFN paketinde sunulan bu bileşen, 550 mV forward voltage düşüşü ile düşük güç kaybı sağlar. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı anahtarlama uygulamalarında kullanılabilir. -65°C ile 150°C arasında çalışan bu diyot, güç kaynakları, LED sürücüleri ve AC/DC konverterler gibi uygulamalarda yaygın olarak tercih edilir. 500 µA reverse leakage akımı ile kaliteli reverse blocking performansı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X1-DFN1411-3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
