Diyotlar - Doğrultucular - Tekil

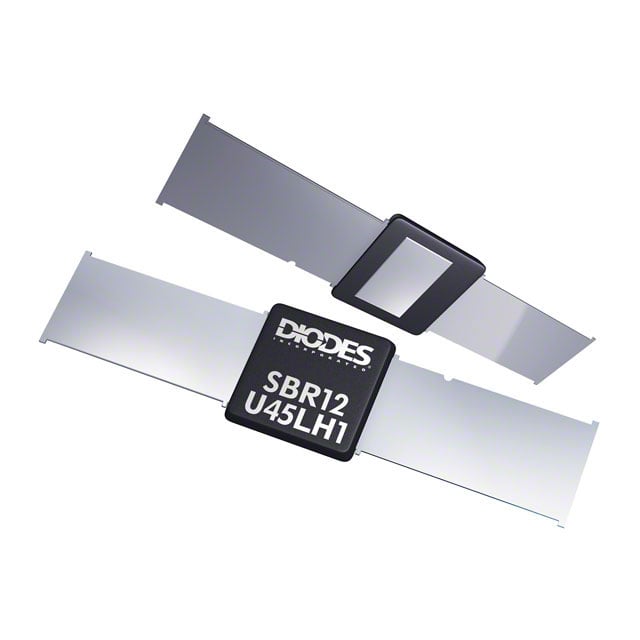

SBR12U45LH1-13R
DIODE SBR 45V 12A POWERDI5SP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- PowerDI™ 5SP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR12U45LH1
SBR12U45LH1-13R Hakkında
SBR12U45LH1-13R, Diodes Incorporated tarafından üretilen Super Barrier tipi doğrultma diyotudur. 12A ortalama doğrultmalı akım kapasitesi ile 45V maksimum DC ters voltajında çalışır. PowerDI 5SP yüzey montaj paketinde sunulan bu komponent, 500mV maksimum forward voltaj düşümü sağlar. -65°C ile 150°C arasındaki işletme sıcaklığında güvenilir çalışma yapması nedeniyle güç kaynakları, AC/DC konverterler, anahtarlama devreleri ve rekektifikasyon uygulamalarında yaygın olarak kullanılır. 300µA ters kaçak akımı, düşük iletkenlikteki uygulamalar için elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | PowerDI™ 5SP |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | PowerDI5SP™ |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
