Diyotlar - Doğrultucular - Tekil

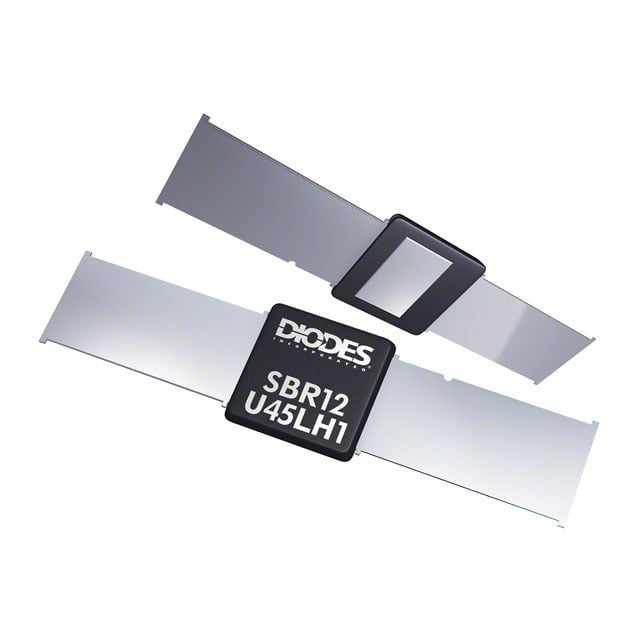

SBR12U45LH-13
DIODE SBR 45V 12A POWERDI5SP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- PowerDI™ 5SP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR12U45LH
SBR12U45LH-13 Hakkında
SBR12U45LH-13, Diodes Incorporated tarafından üretilen Super Barrier doğrultucu diyottur. 12A ortalama doğrultulmuş akım ve 45V DC ters voltaj kapasitesiyle tasarlanmıştır. PowerDI 5SP surface mount paketi içinde sunulan bu diyot, 500mV forward voltage ile 12A akımda çalışır. Fast recovery karakteristiği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında kullanılabilir. -65°C ile 150°C arasındaki geniş çalışma sıcaklık aralığı, ters akım sızıntısı 300µA@45V ile sınırlıdır. AC/DC dönüştürücüler, güç kaynakları ve anahtarmalı devreler gibi doğrultma uygulamalarında tercih edilir. Not: Bu ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | PowerDI™ 5SP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerDI5SP™ |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
