Diyotlar - Doğrultucular - Tekil

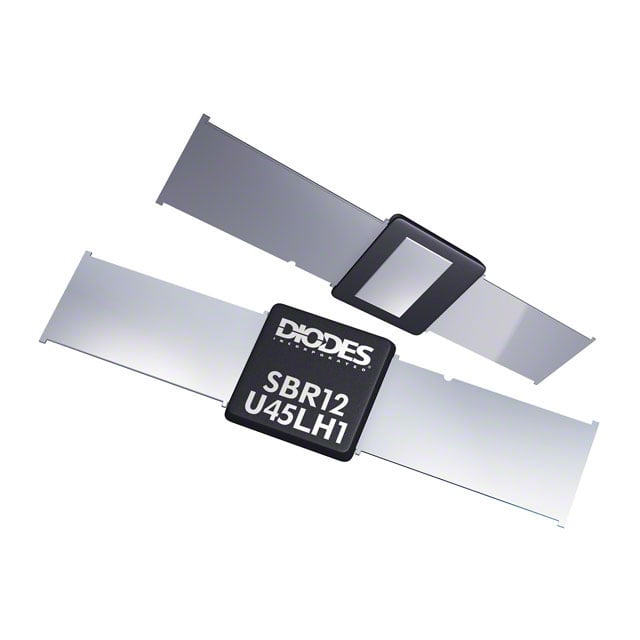

SBR12E45LH1-13
DIODE SBR 45V 12A POWERDI5SP
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- PowerDI™ 5SP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBR12E45LH1
SBR12E45LH1-13 Hakkında
SBR12E45LH1-13, Diodes Incorporated tarafından üretilen Super Barrier diyot (Schottky) olup 45V reverse voltaj ve 12A ortalama doğrultulmuş akım kapasitesine sahiptir. PowerDI™ 5SP yüzey monte paketi ile tasarlanmıştır. 520 mV maksimum forward voltaj düşüşü ve 300 µA reverse leakage akımı özelliğindedir. -65°C ile 150°C işletme sıcaklık aralığında çalışır. Düşük voltaj güç kaynakları, switching uygulamaları ve AC/DC dönüştürme devrelerinde kullanılır. Standard recovery karakteristiği (>500ns) ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Super Barrier |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | PowerDI™ 5SP |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | PowerDI5SP™ |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
