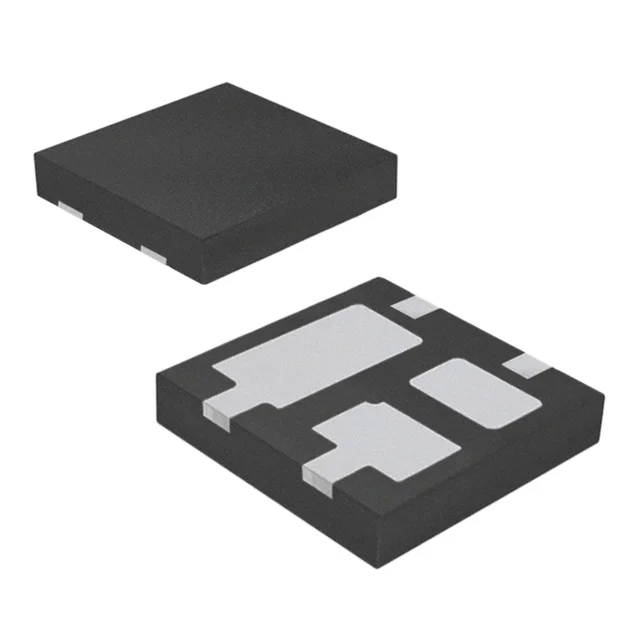

SBR05M100BLP-7
BRIDGE RECT 1P 100V DFN3030
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-PowerUDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- SBR05M100BLP
SBR05M100BLP-7 Hakkında
SBR05M100BLP-7, Diodes Incorporated tarafından üretilen tek fazlı bir bridge rectifier diyottur. 500 mA ortalama doğrultulmuş akım ve 100 V peak reverse voltage değerine sahiptir. Super Barrier technology kullanır ve düşük forward voltage drop ile çalışır. Surface mount yapısı ve U-DFN3030-4 package formatı sayesinde kompakt PCB tasarımlarında yer alır. Güç giriş katları, adaptörler, düşük akım AC-DC dönüşüm devreleri ve benzer doğrultma uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500 mA |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerUDFN |
| Part Status | Active |
| Supplier Device Package | U-DFN3030-4 |
| Technology | Super Barrier |
| Voltage - Forward (Vf) (Max) @ If | 630 mV @ 500 mA |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
