Diyotlar - Doğrultucular - Tekil

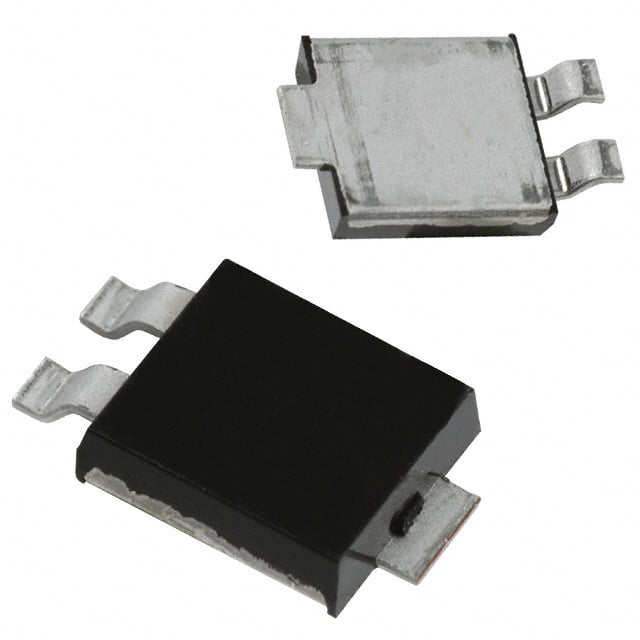

SBM540-13-F
DIODE SCHOTTKY 40V 5A POWERMITE3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBM540
SBM540-13-F Hakkında
SBM540-13-F, Diodes Incorporated tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 40V ters gerilim ve 5A ortalama doğrultma akımı kapasitesine sahiptir. Powermite3 kompakt paket ile yüksek yoğunluklu PCB tasarımlarına uygun hale getirilmiştir. 520mV ileri gerilim düşüşü ve 500µA ters sızıntı akımı özellikleriyle güç kaynakları, AC/DC dönüştürücüler, LED sürücüler ve anahtarlama uygulamalarında kullanılır. Fast recovery karakteristiği (<500ns) sayesinde RF uygulamaları ve yüksek frekans doğrultmada tercih edilir. -55°C ile 125°C arasında çalışır. Not: Bu bileşen artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 250pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
