Diyotlar - Doğrultucular - Tekil

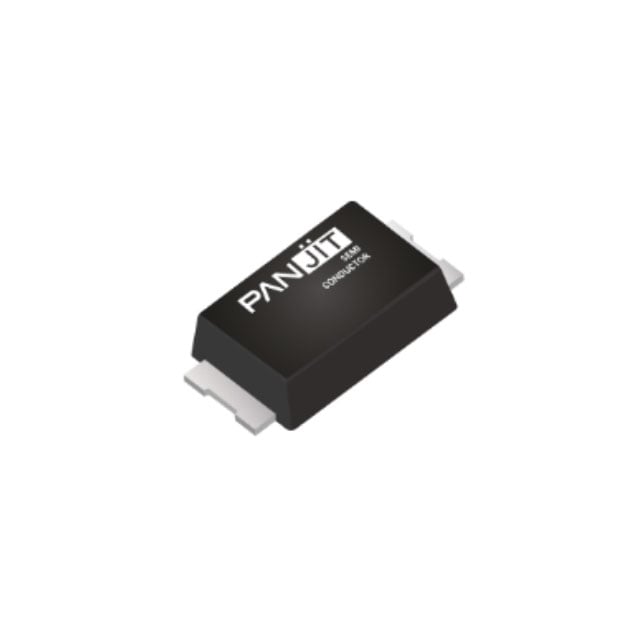

SBM36VAFC-AU_R1_000A1
SMAF-C, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBM36VAFC
SBM36VAFC-AU_R1_000A1 Hakkında
SBM36VAFC-AU_R1_000A1, PANJIT tarafından üretilen 60V Schottky doğrultucu diyottur. Surface mount DO-221AC (SMA Flat Leads) paketinde sunulan bu bileşen, 3A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery özelliği ile 500ns'den kısa anahtarlama süresi gösterir. İleri gerilim düşümü 3A'de maksimum 500mV olan bu diyot, 200pF kapasitansta çalışır. -55°C ile 150°C arasında çalışan bileşen, güç kaynakları, AC/DC adaptörler, LED kontrol devreleri ve anahtarlı regülatörlerde kullanılır. Schottky diyot karakteristiği sayesinde düşük gerilim düşümü ve hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 200pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 220 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Market |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMAF-C |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
