Diyotlar - Doğrultucular - Tekil

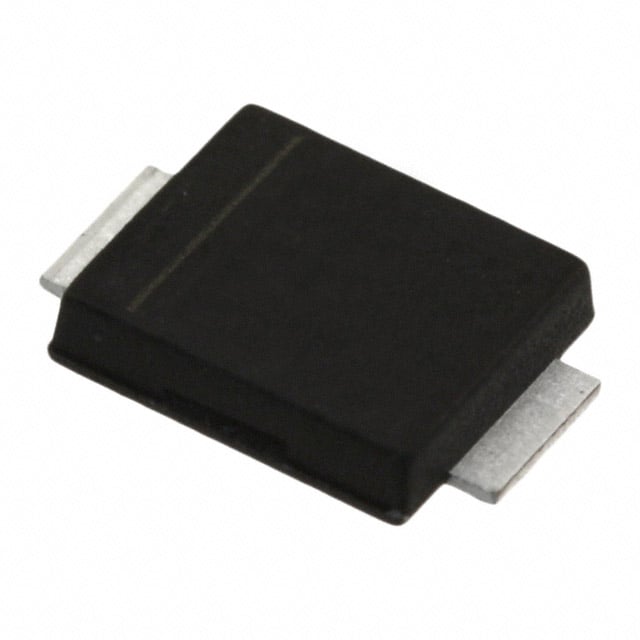

SBM360VBF_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBM360VBF
SBM360VBF_R1_00001 Hakkında
SBM360VBF_R1_00001, PANJIT tarafından üretilen 60V Schottky diyottur. Surface mount DO-221AA (SMB Flat Leads) paketinde sunulan bu bileşen, 3A ortalama doğrultulmuş akım kapasitesine ve 500mV forward voltage @ 3A değerine sahiptir. Fast recovery özelliği ile 500ns'den kısa anahtarlama süresi ve 220µA @ 60V reverse leakage akımı karakteristik olarak belirtilmiştir. Kapasitans değeri 200pF @ 4V, 1MHz'dir. -55°C ile +150°C arasında çalışan bileşen, güç kaynağı devreleri, AC-DC adaptörleri, enerji yönetim sistemleri ve hızlı anahtarlama gerektiren uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 200pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 220 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
