Diyotlar - Doğrultucular - Diziler

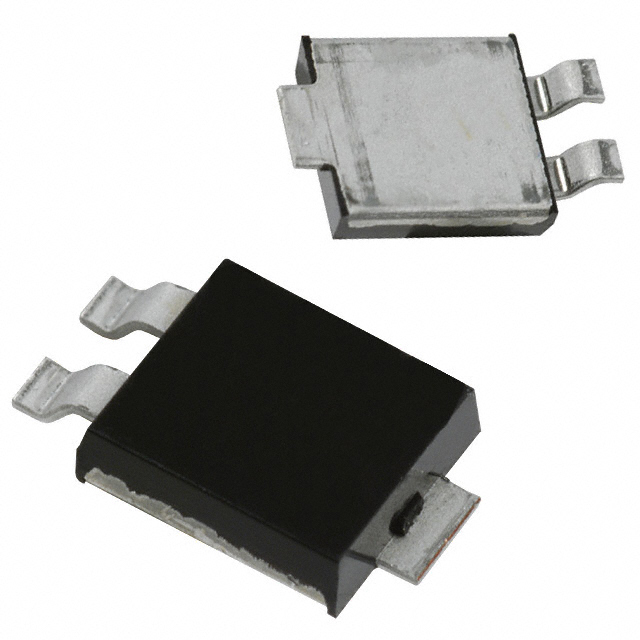

SBM1040CT-13-F
DIODE SCHKY 40V 5A POWERMITE3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- SBM1040CT
SBM1040CT-13-F Hakkında
SBM1040CT-13-F, Diodes Incorporated tarafından üretilen Schottky tipi doğrultma diyot dizisidir. 40V maksimum reverse voltaj ve 5A ortalama doğrultulmuş akım kapasitesine sahiptir. Common cathode konfigürasyonu ile iki diyot içeren bu bileşen, 480mV maksimum forward voltaj düşüşüne ve 150µA reverse leakage akımına sahiptir. Powermite®3 paketinde sunulan SBM1040CT, -55°C ile 150°C arasında çalışabilir. Fast recovery özelliği sayesinde ≤500ns anahtarlama hızına ulaşır. Güç kaynakları, AC/DC dönüştürücüler, anahtarlamalı güç kaynakları ve diğer doğrultma uygulamalarında kullanılır. Surface mount teknolojisi ile PCB'ye direkt montajı mümkündür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 150 µA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
