Diyotlar - Doğrultucular - Tekil

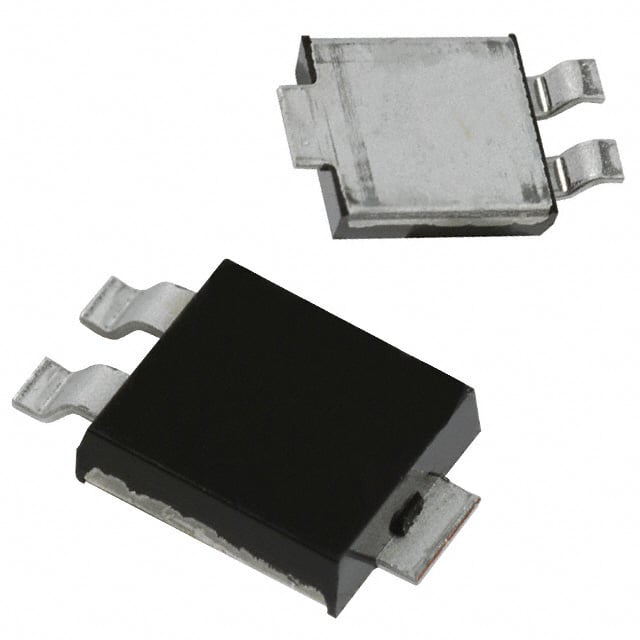

SBM1040-13-F
DIODE SCHOTTKY 40V 10A
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SBM1040
SBM1040-13-F Hakkında
SBM1040-13-F, Diodes Incorporated tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 40V maksimum reverse voltaj ve 10A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılır. 510mV maksimum forward voltaj @ 10A ile verimli güç dönüşümü sağlar. Fast Recovery karakteristiği (≤500ns) sayesinde anahtarlama uygulamalarında, güç kaynakları, DC-DC konvertörleri ve otonom sistemlerde tercih edilir. Powermite®3 paket tipi ile kompakt tasarımlara uyum sağlar. -65°C ile 150°C arasında çalışma sıcaklığına sahiptir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 700pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 300 µA @ 35 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 510 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
