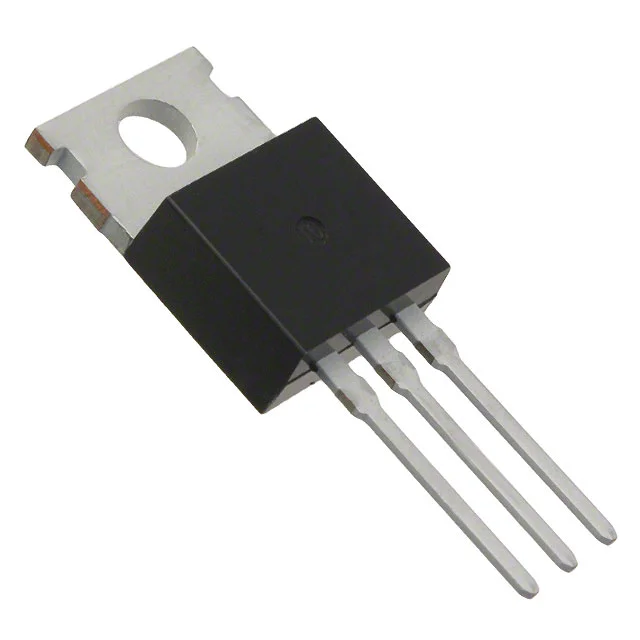

SBLF1040CT-E3/45
DIODE ARRAY SCHOTTKY 40V ITO220
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- SBLF1040CT
SBLF1040CT-E3/45 Hakkında
SBLF1040CT-E3/45, Vishay tarafından üretilen TO-220-3 paketinde gelen Schottky diyot dizi bileşenidir. 1 çift ortak katot (1 Pair Common Cathode) konfigürasyonu ile tasarlanmış olan bu bileşen, 40V maksimum reverse voltajında ve diyot başına 5A ortalama doğrultulmuş akımda çalışır. Forward voltajı 5A'de 550mV olan bileşen, 500ns'nin altında hızlı kurtarma süresi sunmaktadır. -40°C ile 125°C arasında çalışan bu Schottky diyot, güç kaynakları, doğrultma devreler ve anahtarlama uygulamalarında kullanılır. Düşük forward voltaj düşüşü nedeniyle ısı yönetimi gerektiren uygulamalarda tercih edilmektedir. Bileşen şu anda üretimi sonlandırılmış (Obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
