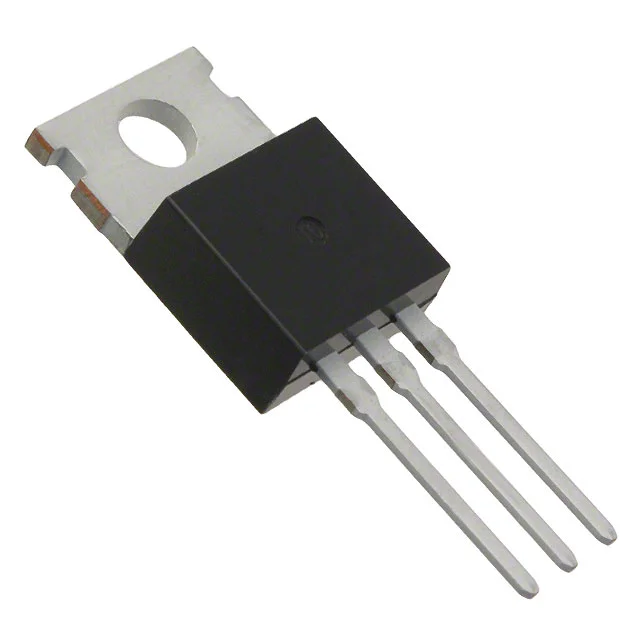

SBLF1030CTHE3/45
DIODE ARRAY SCHOTTKY 30V ITO220
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- SBLF1030
SBLF1030CTHE3/45 Hakkında
SBLF1030CTHE3/45, Vishay tarafından üretilen Schottky diyot dizisidir. TO-220-3 paketinde sunulan bu komponent, 1 çift ortak katot (Common Cathode) konfigürasyonuna sahiptir. 30V ters gerilim ile çalışan diyot, 5A ortalama doğrultma akımı sağlar. 550mV forward voltaj ve 500µA ters kaçak akımı özellikleriyle, güç kaynakları, DC/DC dönüştürücüler ve enerji yönetim devrelerinde kullanılır. Fast Recovery özelliği sayesinde 500ns'den daha hızlı anahtarlama sağlar. -40°C ile 125°C arasında çalışan bileşen, Through Hole montaj teknolojisiyle PCB'lere doğrudan lehimlenebilir. İzole edilmiş sekme tasarımı termal yönetimi kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 30 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
