Transistörler - FET, MOSFET - RF

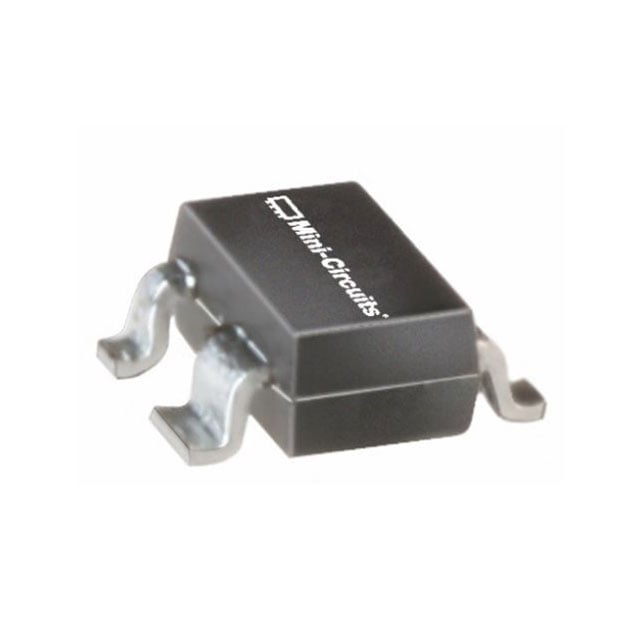

SAV-581+
RF MOSFET E-PHEMT 3V SC70-4
- Üretici
- Mini-Circuits
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SAV-581
SAV-581+ Hakkında
SAV-581+ Mini-Circuits tarafından üretilen bir E-pHEMT (Enhancement-mode Pseudomorphic High Electron Mobility Transistor) RF MOSFET'tir. SC-70-4 paketinde sunulan bu transistör, 45MHz ile 6GHz frekans aralığında çalışabilir. 3V test gerilimi altında 30mA akım çıkışı sağlayan bileşen, 22.3dB kazanç ve 5.8GHz'de 1.5dB gürültü şekillendiricisine sahiptir. 20.5dBm çıkış gücü ile tasarlanan cihaz, LNA (Low Noise Amplifier), RF ön uçları ve uydu haberleşme sistemleri gibi gürültüye duyarlı RF uygulamalarında kullanılır. Maksimum 5V çalışma gerilimi ile endüstriyel ve profesyonel RF tasarımlarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 30 mA |
| Frequency | 45MHz ~ 6GHz |
| Gain | 22.3dB |
| Noise Figure | 1.5dB @ 5.8GHz |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Output | 20.5dBm |
| Supplier Device Package | SC-70-4 |
| Transistor Type | E-pHEMT |
| Voltage - Rated | 5 V |
| Voltage - Test | 3 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
