Transistörler - FET, MOSFET - RF

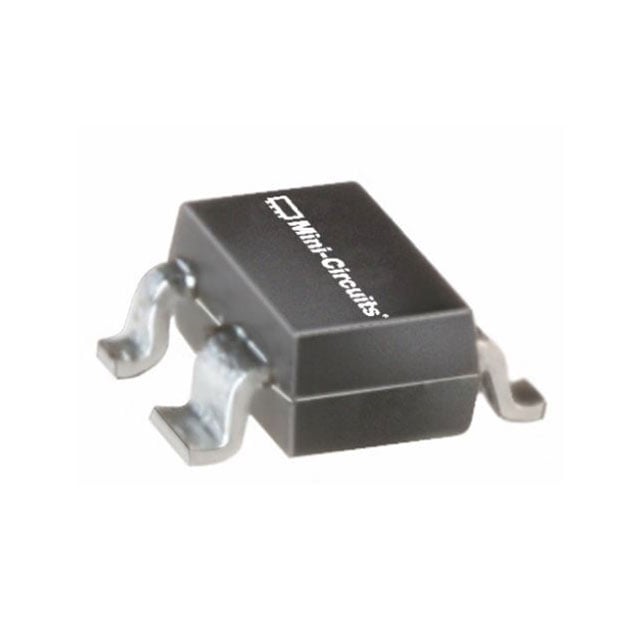

SAV-551+
RF MOSFET E-PHEMT 3V SC70-4
- Üretici
- Mini-Circuits
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SAV-551
SAV-551+ Hakkında
SAV-551+ Mini-Circuits tarafından üretilen bir E-pHEMT (Enhancement-mode Pseudomorphic High Electron Mobility Transistor) RF MOSFET'tir. 3V test gerilimi ile tasarlanmış bu komponent, 45MHz ile 6GHz frekans aralığında çalışabilir. 20.9dB kazanç ve 5.8GHz'de 1.8dB gürültü şekline sahiptir. 20dBm çıkış gücü sağlayan cihaz, düşük gürültü uygulamalarında ve RF ön yükseltici (LNA) devrelerinde kullanılır. SC-70-4 (SOT-343) paket tipi ile düşük güç ve portatif cihazlara uygundur. Uydu haberleşme, kablosuz alıcılar ve hassas RF ölçüm cihazlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 15 mA |
| Frequency | 45MHz ~ 6GHz |
| Gain | 20.9dB |
| Noise Figure | 1.8dB @ 5.8GHz |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Output | 20dBm |
| Supplier Device Package | SC-70-4 |
| Transistor Type | E-pHEMT |
| Voltage - Rated | 5 V |
| Voltage - Test | 3 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
