Transistörler - FET, MOSFET - RF

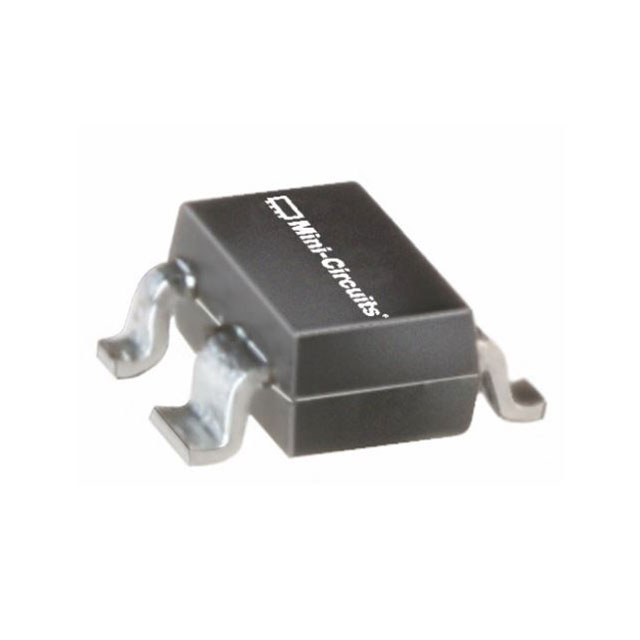

SAV-541+
RF MOSFET E-PHEMT 3V SC70-4
- Üretici
- Mini-Circuits
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SAV-541
SAV-541+ Hakkında
SAV-541+ bir E-pHEMT (Enhancement-mode Pseudomorphic High Electron Mobility Transistor) RF MOSFET transistöründür. SC-70-4 (SOT-343) paketinde üretilen bu bileşen, 45MHz ile 6GHz frekans aralığında çalışır. 3V test gerilimi altında 60mA akım çekimi özelliğine sahiptir. Cihaz, 23.2dB kazanç ve 5.8GHz'de 1.9dB gürültü figürü sağlar. Çıkış gücü 21.5dB olan SAV-541+, maksimum 5V çalışma gerilimini destekler. RF amplifikatör, düşük gürültülü ön aşama ve hızlı anahtarlama uygulamalarında kullanılır. Mini-Circuits tarafından üretilen bu aktif bileşen, kompakt boyutu ve düşük güç tüketimi ile taşınabilir iletişim cihazları, test ekipmanları ve entegre RF modüllerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 60 mA |
| Frequency | 45MHz ~ 6GHz |
| Gain | 23.2dB |
| Noise Figure | 1.9dB @ 5.8GHz |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Output | 21.5dB |
| Supplier Device Package | SC-70-4 |
| Transistor Type | E-pHEMT |
| Voltage - Rated | 5 V |
| Voltage - Test | 3 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
