Transistörler - FET, MOSFET - RF

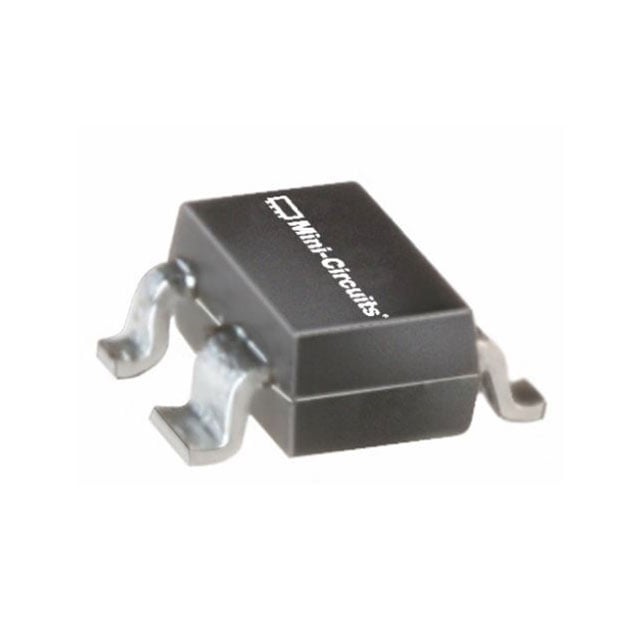

SAV-331+
RF MOSFET D-PHEMT 4V SC70-4
- Üretici
- Mini-Circuits
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SAV-331
SAV-331+ Hakkında
SAV-331+ bir D-pHEMT (Depletion-mode Pseudomorphic High Electron Mobility Transistor) RF MOSFET transistörüdür. Mini-Circuits tarafından üretilen bu komponent, SC-70-4 paketi içerisinde sunulmaktadır. 10MHz ile 4GHz arasında çalışabilen transistör, 24.6dB kazanç ve 0.9dB gürültü şekli (4GHz'de) sunmaktadır. 4V test gerilimi altında 60mA akım çekilmektedir. Maksimum çıkış gücü 21.1dBm seviyesindedir. 5V nominal çalışma gerilimi ile RF amplifikatör, ön aşama amplifikatörü ve düşük gürültü amplifikatör uygulamalarında kullanılabilir. Yüksek frekans entegre devreler ve haberleşme sistemlerinde tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 60 mA |
| Frequency | 10MHz ~ 4GHz |
| Gain | 24.6dB |
| Noise Figure | 0.9dB @ 4GHz |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Output | 21.1dBm |
| Supplier Device Package | SC-70-4 |
| Transistor Type | D-pHEMT |
| Voltage - Rated | 5 V |
| Voltage - Test | 4 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
