Diyotlar - Doğrultucular - Tekil

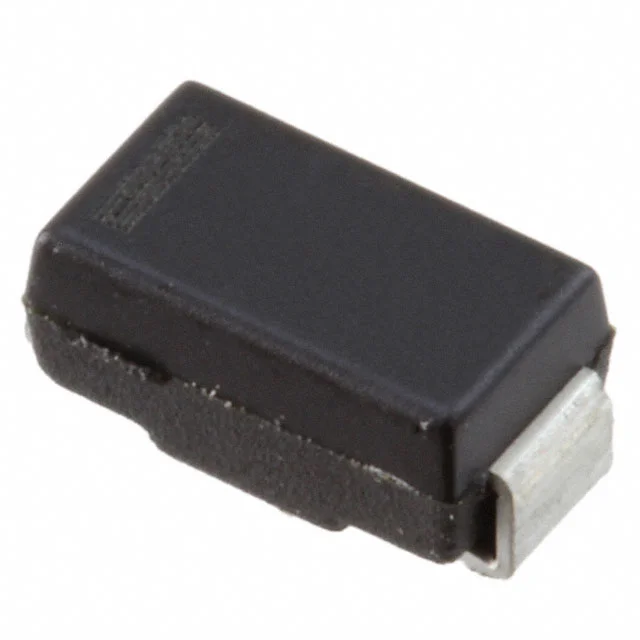

SARS05VL
DIODE GEN PURP 800V 1A SMD
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SARS05VL
SARS05VL Hakkında
SARS05VL, Sanken Electric tarafından üretilen 800V 1A kapasiteli surface mount doğrultma diyodudur. Standard recovery tipi diyot olarak tasarlanmış olup, -40°C ile 150°C junction sıcaklık aralığında çalışabilir. 2-SMD J-Lead paketlemesinde sunulan bu komponent, 1.05V forward voltage ve 5µA reverse leakage current özelliklerine sahiptir. 19µs reverse recovery time ile doğrultucu devrelerde, güç kaynakları, adaptörler ve anahtarlamalı güç uygulamalarında yaygın olarak kullanılır. SMD montaj tipi nedeniyle yüksek yoğunluklu PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | 2-SMD, J-Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 19 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMD |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.05 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
