Diyotlar - Doğrultucular - Tekil

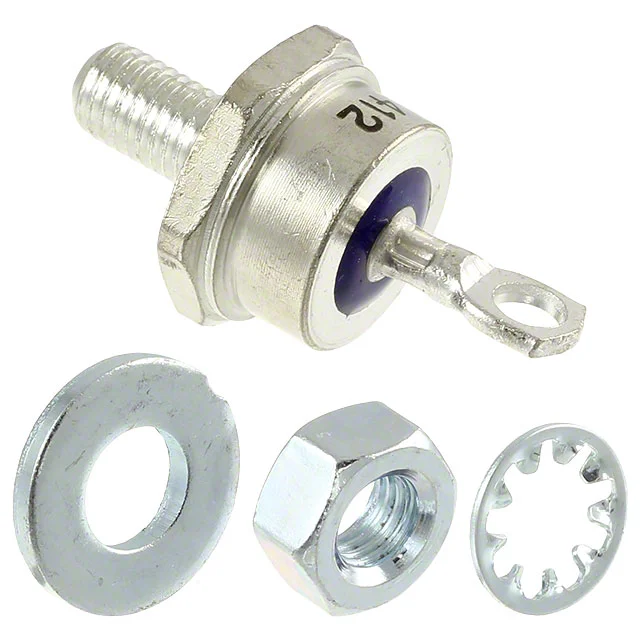

S85YR
DIODE GEN PURP REV 1.6KV 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S85YR
S85YR Hakkında
S85YR, GeneSiC Semiconductor tarafından üretilen 1600V reverse voltage ile çalışan genel amaçlı silikon doğrultma diyotudur. 85A ortalama doğrultulmuş akım kapasitesi ile yüksek güç uygulamalarında kullanılır. DO-203AB (DO-5) stud mount paketinde sunulan bu diyot, forward voltajı 85A'de 1.1V olan standart hızlı iyileştirme özelliğine sahiptir. Geniş çalışma sıcaklık aralığı (-65°C ile 150°C arası) ve düşük reverse leakage akımı (100V'de 10µA) ile endüstriyel ve güç elektronik devrelerinde kullanıma uygundur. Chassis mount yapısı nedeniyle yüksek güç uygulamalarında soğutma yapısına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
