Diyotlar - Doğrultucular - Tekil

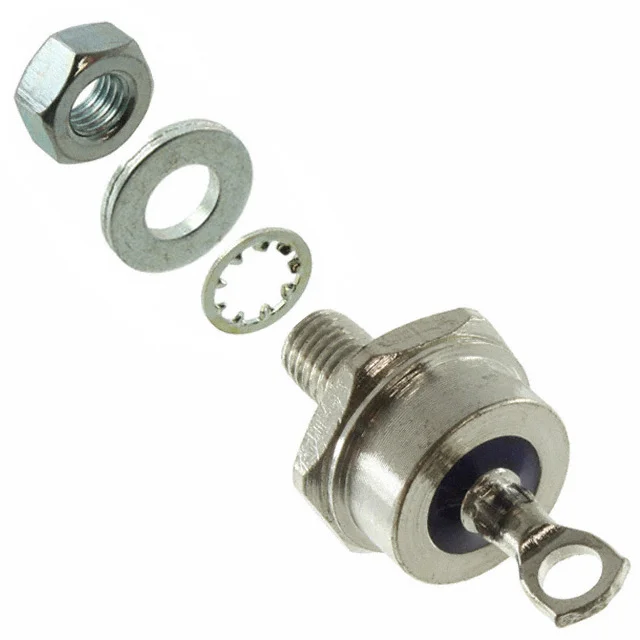

S85VR
DIODE GEN PURP REV 1.4KV 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S85VR
S85VR Hakkında
S85VR, GeneSiC Semiconductor tarafından üretilen 1400V ters voltaj dayanımına sahip standart doğrultma diyotudur. 85A ortalama doğrultulmuş akım kapasitesi ve 1.1V ileri voltaj düşümü ile tasarlanmıştır. DO-203AB (DO-5) stud mount paketinde sunulan bu diyot, -65°C ile +150°C junction sıcaklık aralığında çalışabilir. Standard recovery tipi >500ns recovery time ile karakterizedir. Yüksek voltaj uygulamalarında, güç kaynakları, endüstriyel doğrultucular ve ağır akım devrelerde kullanılır. 10µA @ 100V ters sızıntı akımı ile düşük kaçak akım özellikleri sunar. Chassis montajı için stud bağlantısı sayesinde ısı dağılımı iyileştirilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
