Diyotlar - Doğrultucular - Tekil

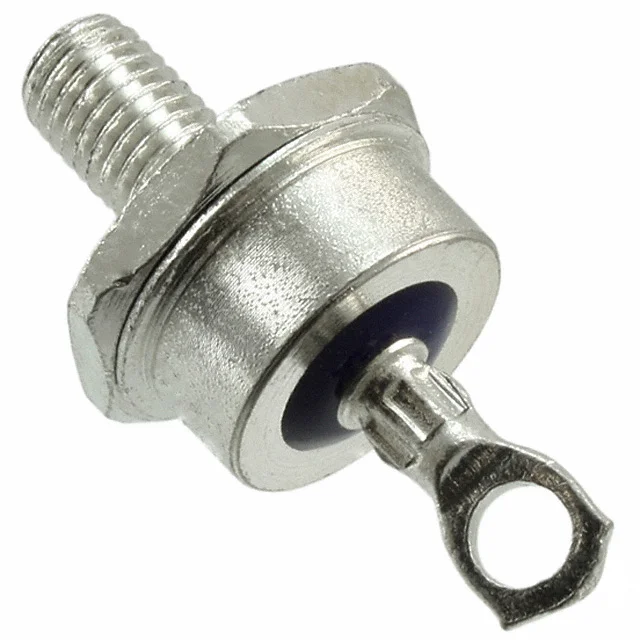

S85Q
DIODE GEN PURP 1.2KV 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S85Q
S85Q Hakkında
S85Q, GeneSiC Semiconductor tarafından üretilen 1200V 85A kapasiteli standart doğrultma diyotudur. DO-5 stud mount paketinde sunulan bu diyot, 1.1V forward voltage ile 85A ortalama doğrultulmuş akımı destekler. -65°C ile 180°C arasında çalışabilen bileşen, 10µA @ 100V reverse leakage akımına sahiptir. Yüksek voltaj uygulamalarında, endüstriyel güç kaynakları, converterler ve doğrultulmuş akım devrelerinde kullanım için tasarlanmıştır. Standard recovery tipi ile >500ns recovery time ve >200mA (Io) karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
