Diyotlar - Doğrultucular - Tekil

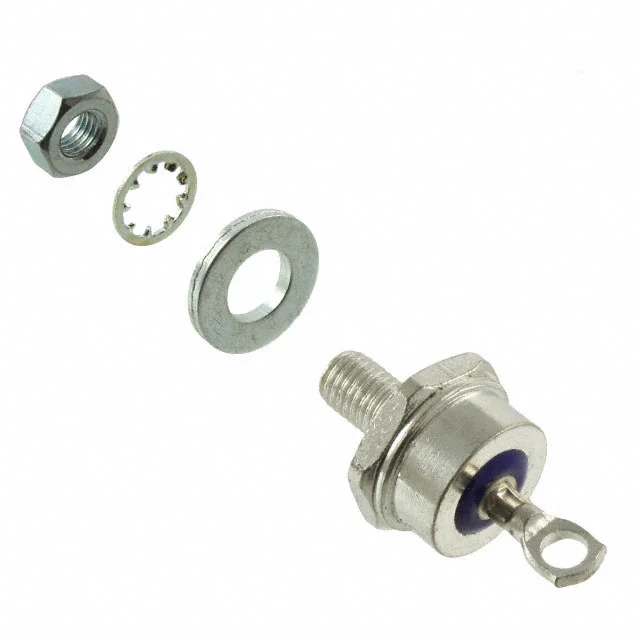

S85JR
DIODE GEN PURP REV 600V 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S85JR
S85JR Hakkında
S85JR, GeneSiC Semiconductor tarafından üretilen 600V ters gerilim dayanımlı standart doğrultma diyotudur. 85A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, chassis stud mount tipinde DO-203AB (DO-5) pakette sunulmaktadır. -65°C ile +180°C işletim sıcaklık aralığında çalışabilen diyot, 1.1V forward voltajda 85A akım taşıyabilir. Ters kaçak akımı 100V'da 10µA olup, 500ns'den daha büyük recovery time'ı nedeniyle standart hız sınıfında yer almaktadır. Ters kutup koruması özelliği ile tasarlanan bu bileşen, güç kaynakları, konverterler ve endüstriyel doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
