Diyotlar - Doğrultucular - Tekil

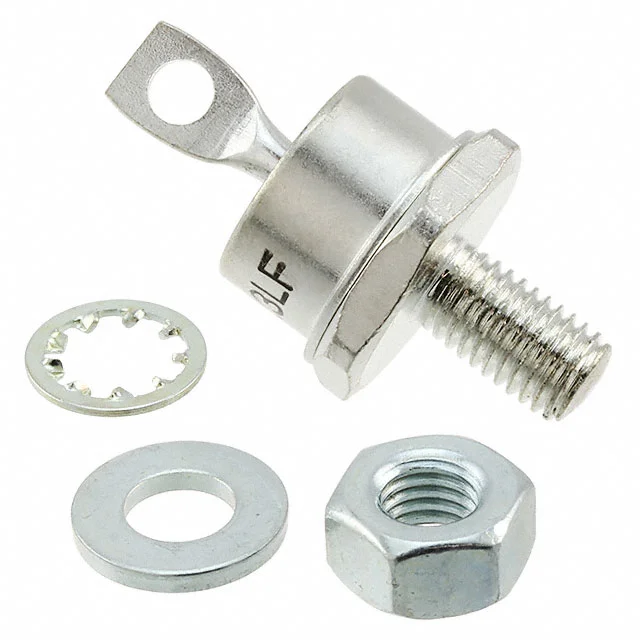

S85J
DIODE GEN PURP 600V 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S85J
S85J Hakkında
S85J, GeneSiC Semiconductor tarafından üretilen 600V/85A kapasiteli standart doğrultma diyotudur. DO-5 stud mount paketinde sunulan bu diyot, 1.1V forward gerilim düşümü ile yüksek akım uygulamalarında kullanılır. Geri kaçak akımı 100V'da 10µA olup, -65°C ile 180°C arasında çalışabilir. Recovery time 500ns'den büyüktür. Endüstriyel güç kaynakları, AC-DC dönüştürücüler, kaynak cihazları ve ağır yük doğrultma devrelerinde uygulanır. Chassis veya stud mount kurulumuna uygun tasarımı, yüksek akım taşıyıcı uygulamalarda güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
