Diyotlar - Doğrultucular - Tekil
S40Q
DIODE GEN PURP 1.2KV 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S40Q
S40Q Hakkında

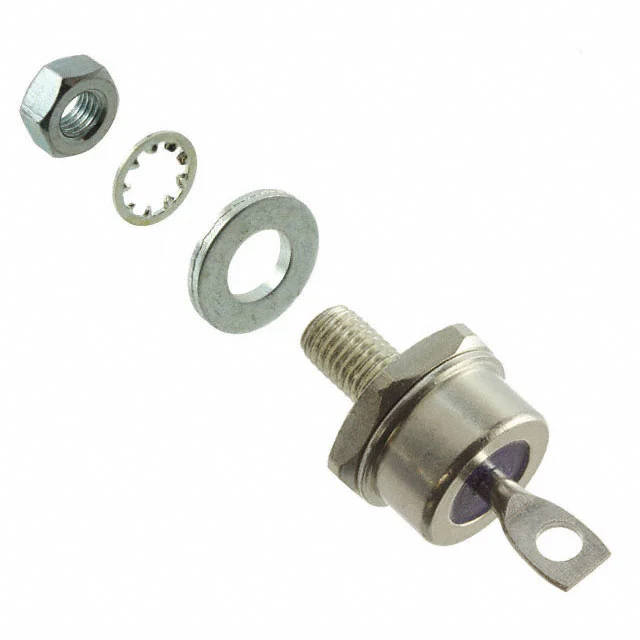

S40Q, GeneSiC Semiconductor tarafından üretilen 1200V reverse voltaj kapasitesine sahip standart doğrultma diyotudur. 40A ortalama doğrultulmuş akım değeriyle tasarlanan bu bileşen, DO-5 chassis stud mount paketinde sunulmaktadır. 1.1V forward voltage değeriyle çalışan diyot, -65°C ile 190°C arasındaki geniş çalışma sıcaklığı aralığında kullanılabilir. Standard recovery karakteristiğine (>500ns) sahip olan S40Q, endüstriyel güç düzenleme uygulamaları, high voltage power supplies, kuvvetli AC doğrultma devreleri ve UPS sistemlerinde yaygın olarak kullanılmaktadır. Yüksek akım kapasitesi ve voltaj toleransı, bu diyotu kritik doğrultma ve koruma uygulamaları için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
