Diyotlar - Doğrultucular - Tekil

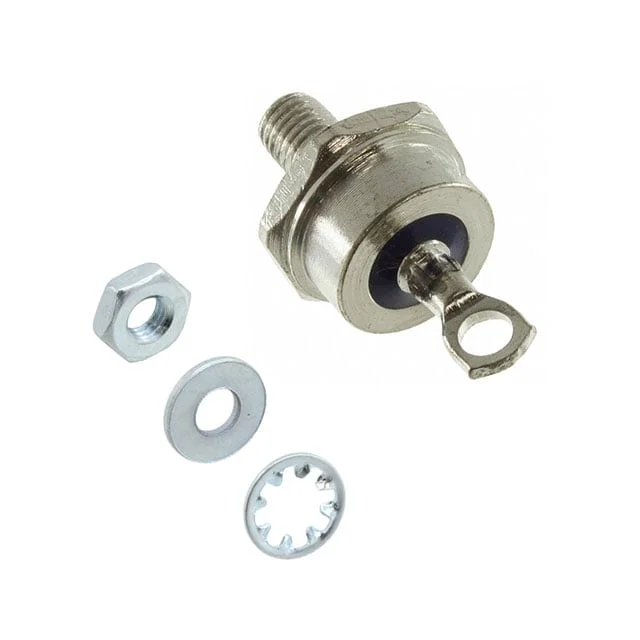

S40B
DIODE GEN PURP 100V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S40B
S40B Hakkında
S40B, GeneSiC Semiconductor tarafından üretilen 100V 40A rated standart doğrultma diyotudur. DO-203AB (DO-5) stud mount paketinde sunulan bu bileşen, güç kaynakları, şarj devreleri ve AC/DC dönüştürücü uygulamalarında kullanılır. 1.1V forward voltaj düşümü ve 10µA maksimum reverse leakage akımı ile karşılaştırmalı olarak düşük kayıplı çalışma sağlar. -65°C ile 190°C arasında geniş sıcaklık aralığında operasyon yapabilen bileşen, 500ns'den yüksek recovery time ile standart hız kategorisindedir. Stud mount tasarımı yüksek akım uygulamalarında ısıl iletkenlik ve mekanik bağlantı kolaylığı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AB (DO-5) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
