Diyotlar - Doğrultucular - Tekil

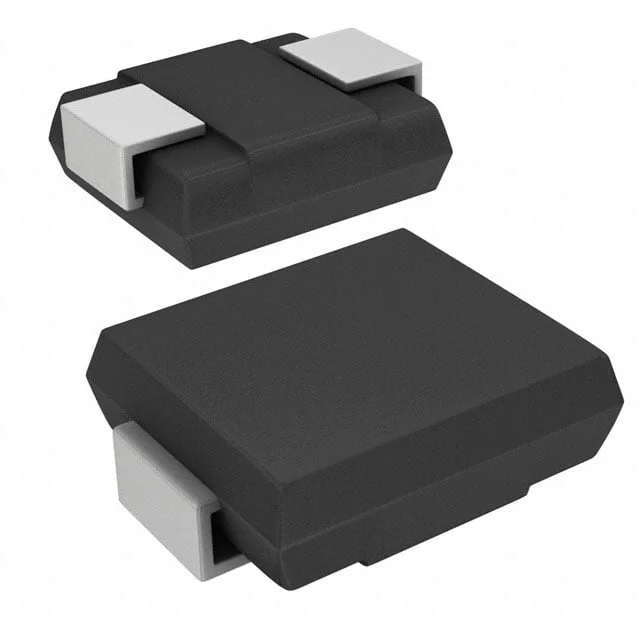

S3JB
DIODE GP 600V 3A SMB
- Üretici
- onsemi
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S3JB
S3JB Hakkında
S3JB, onsemi tarafından üretilen standart recovery diyot doğrultucusudur. SMB (DO-214AA) yüzey montaj paketinde sunulan bu bileşen, 600V ters voltaj ve 3A ortalama düzeltilmiş akım kapasitesine sahiptir. 1.15V forward voltajı ve 1.5µs reverse recovery time ile karakterize edilen S3JB, -55°C ile 150°C arasında çalışabilir. Güç kaynakları, AC-DC dönüştürücüler, voltaj düzeltme devreleri ve genel doğrultma uygulamalarında kullanılır. 18pF kapasitans ve 10µA ters akış özelliği ile düşük sinyal sızıntısı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 18pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AA (SMB) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
