Diyotlar - Doğrultucular - Tekil

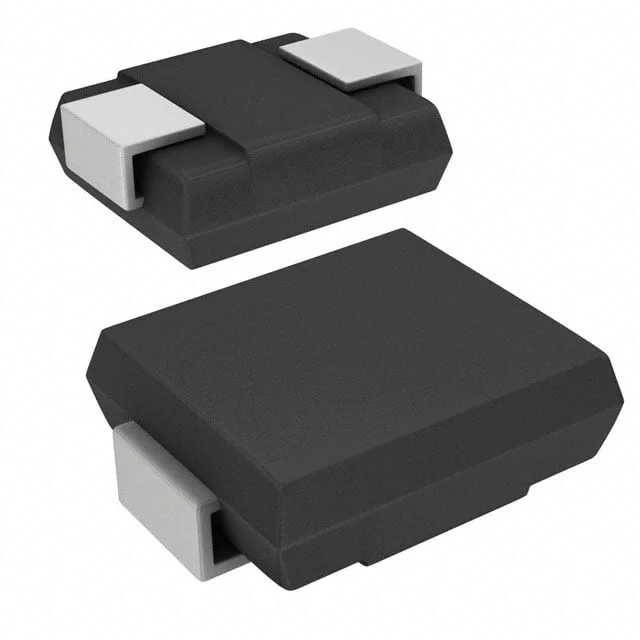

S3GB
DIODE GEN PURP 400V 3A SMB
- Üretici
- onsemi
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S3GB
S3GB Hakkında
S3GB, onsemi tarafından üretilen 400V 3A kapasiteli genel amaçlı doğrultucu diyottur. SMB (DO-214AA) yüzey montajlı pakette sunulan bu bileşen, güç kaynakları, anahtarlama devreleri ve AC/DC dönüştürücülerde kullanılmaktadır. 1.5 µs reverse recovery time ile hızlı anahtarlama özelliğine sahip olan S3GB, -55°C ile 150°C arasında çalışabilir. 3A ortalama doğrultama akımı ve 400V maksimum ters gerilimi ile endüstriyel uygulamalarda ve consumer elektroniklerde yaygın olarak tercih edilir. 1.15V düşük forward voltage düşümü ile enerji verimliliğini arttırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 18pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AA (SMB) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
