Diyotlar - Doğrultucular - Tekil

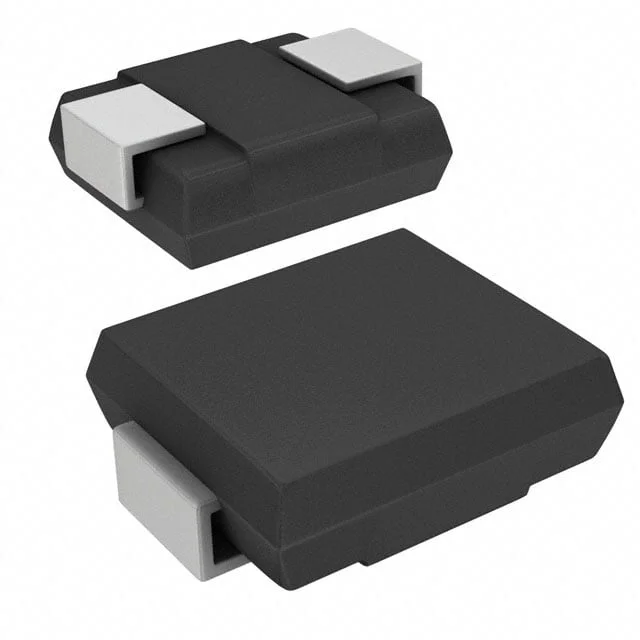

S3DB
DIODE GEN PURP 200V 3A DO214AA
- Üretici
- onsemi
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S3DB
S3DB Hakkında
S3DB, onsemi tarafından üretilen genel amaçlı doğrultucu diyottur. 200V ters gerilim (Vr) kapasitesine sahip olup, 3A ortalama doğrultulmuş akım sağlayabilir. Surface Mount türü paketleme ile DO-214AA (SMB) kasa standardında sunulmaktadır. 1.5 µs reverse recovery time ve standart hızlı iyileştirme karakteristiğine sahiptir. -55°C ile +150°C arasında çalışma sıcaklığında kullanılabilir. Düşük forward voltage (1.15V @ 3A) ile enerji verimliliği sağlar. AC/DC dönüştürücüler, güç kaynakları, LED driver devreleri ve endüstriyel uygulamalardaki doğrultma işlevleri için yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 18pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 10 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AA (SMB) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
