Diyotlar - Doğrultucular - Tekil

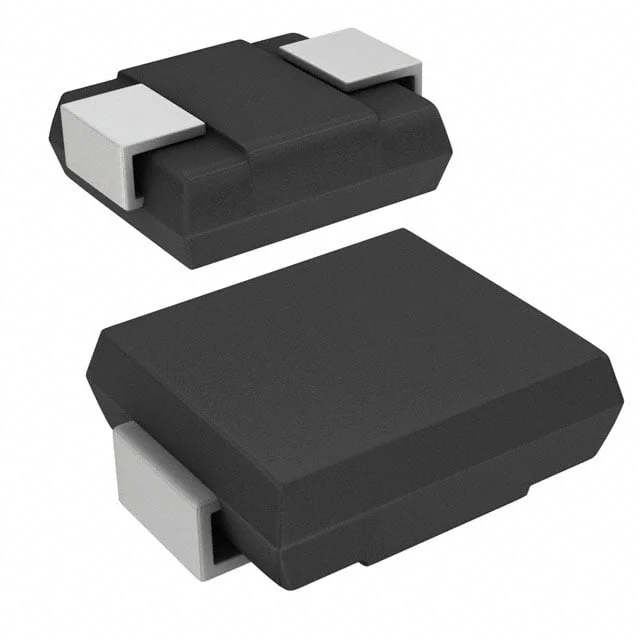

S3BB
DIODE GEN PURP 100V 3A DO214AA
- Üretici
- onsemi
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S3BB
S3BB Hakkında
S3BB, onsemi tarafından üretilen 100V 3A rated genel amaçlı doğrultma diyodudur. DO-214AA (SMB) yüzey montajlı paket ile sunulan bu komponent, anahtarlama güç kaynakları, adaptörler, LED sürücüler ve düşük frekanslı AC-DC dönüştürme uygulamalarında kullanılır. 1.5 µs reverse recovery time ile standart hızlı iyileştirme karakteristiğine sahiptir. -55°C ile 150°C arasında güvenilir çalışma sağlar. 3A ortalama doğrultulmuş akım, 1.15V @ 3A ilerme gerilimi ve 10 µA @ 100V ters kaçak akımı ile belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 18pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AA (SMB) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
