Diyotlar - Doğrultucular - Tekil

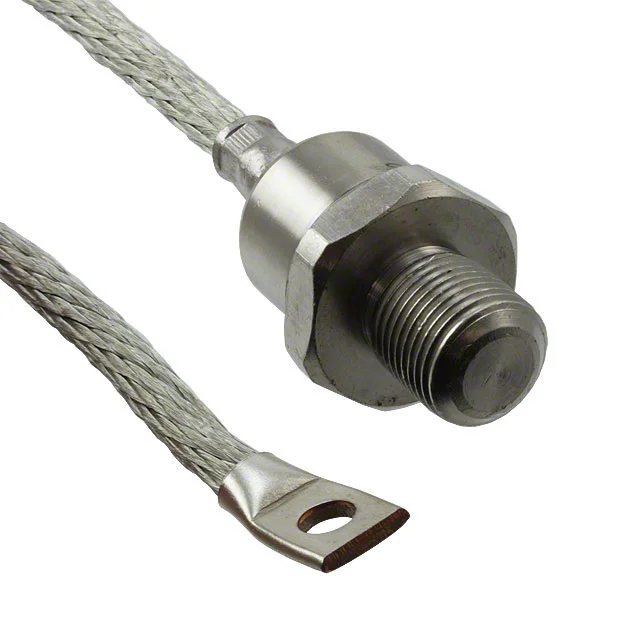

S300YR
DIODE GEN PURP REV 1.6KV DO9
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S300YR
S300YR Hakkında
S300YR, GeneSiC Semiconductor tarafından üretilen 1600V ters polarite standart doğrultma diyotudur. 300A ortalama düzeltilmiş akım kapasitesi ile yüksek akım uygulamalarında kullanılır. DO-205AB/DO-9 stud mount kasa ile şasiye doğrudan monte edilebilir. -60°C ile 180°C arasında çalışan bileşen, endüstriyel güç kaynakları, kaynak makineleri ve yüksek akımlı doğrultma devreleri gibi uygulamalarda tercih edilir. Maksimum forward voltajı 1.2V @ 300A, reverse leakage akımı 1600V'da 10µA'dir. Standard recovery tipi ile 500ns üzeri recovery time sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1600 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -60°C ~ 180°C |
| Package / Case | DO-205AB, DO-9, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-9 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
