Diyotlar - Doğrultucular - Tekil

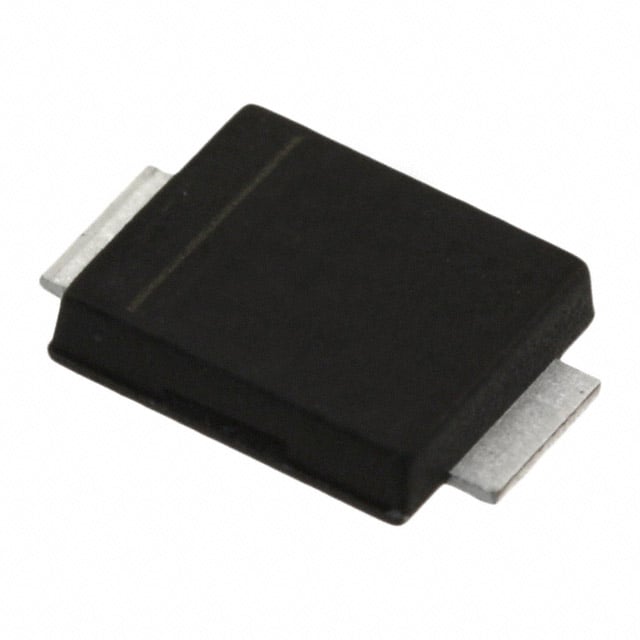

S2MGF-AU_R1_000A1
SMBF, GENERAL
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S2MGF-AU
S2MGF-AU_R1_000A1 Hakkında
S2MGF-AU_R1_000A1, PANJIT üretimi standard doğrultma diyotu olup, 1000V maksimum ters gerilim (Vr) ve 2A ortalama doğrultulmuş akım (Io) özelliklerine sahiptir. Forward voltajı (Vf) 2A akımda maksimum 1.1V'tur. DO-221AA (SMB Flat Leads) SMD paketinde temin edilen bu bileşen, -55°C ile +150°C junction sıcaklık aralığında çalışabilir. Standard recovery hızı 500ns'den büyüktür. Ters kaçak akımı 1000V'ta 1µA maksimum değerdedir. Kapasitesi 4V, 1MHz'de 18pF'dir. Endüstriyel güç kaynakları, AC-DC dönüştürücüler ve doğrultma uygulamalarında kullanılır. Bileşen Digi-Key'de kullanımdan kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 18pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 1 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Market |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
